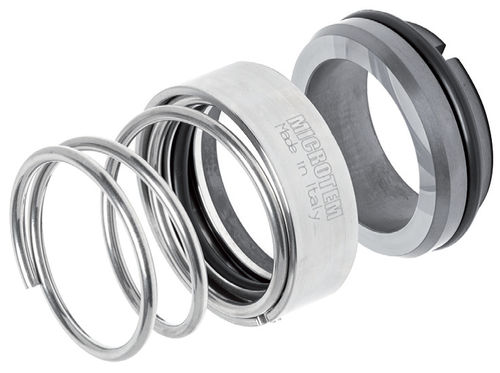

Tenuta meccanica a molla conica, non bilanciata, dipendente dal senso di rotazione è adatta per macchine in servizi comuni a basse e medie pressioni; realizzata a norma DIN 24960 si presenta in diverse combinazioni di materiali.
Materiale facce di contatto standard:
Carburo di silicio SiC
Carbografite impregnata antimonio
Carbografite impregnata resina
Ossido di Allumina
Materiale parti elastometriche:
FPM
EPDM
NBR
Limiti d'impiego:
D= 14 80mm
P= 10 BAR
T= -20 a 180°C
V= 10 m/s.
COMPONENTI
1.Anello fisso
2.Elastomero anello fisso
3.Anello rotante
4.Elastomero anello rotante
5.Molla
MATERIALI
1. Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T]/Aisi 304[J]/Aisi 316[J1]
2. Nbr[N]/Epdm[E]/Viton[V]/Kalrez[K]/Silicone[S]
3. Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T]/Aisi 304[J]/Aisi 316[J1]
4. Nbr[N]/Epdm[E]/Viton[V]/Kalrez[K]/Silicone[S]
5. Aisi 304[J]/Aisi 316[J1]
