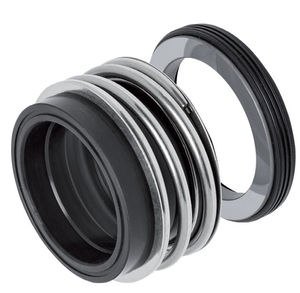

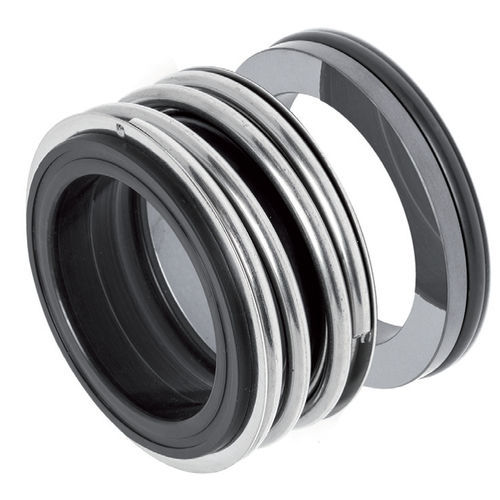

Tenuta meccanica bidirezionale a molla singola cilindrica, non bilanciata, con soffietto elastomerico , è adatta per macchine in servizi comuni a basse e medie pressioni; realizzata a norma DIN 24960 in diverse combinazioni di materiali è disponibile sia con anelli stazionari con cuffia che con O-ring.
Materiale facce di contatto standard:
Carburo di silicio
Carburo si tungsteno
Ossido dallumina
Carbografite impregnata antimonio
Carbografite impregnata resina
Materiale parti elastometriche:
FPM/Viton
EPDM
NBR
Limiti d'impiego:
D= 14-100mm
P= 20 BAR
T= -20 a 180°C
V= 12 m/s
COMPONENTI
1.Molla
2.Anello Rotante
3.Soffietto Elastomerico
4.Elastomero Anello Fisso
5.Anello Fisso
MATERIALI
1.Acciaio per molle
2.Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T]
3.Nbr[N]/Viton[V]/Epdm[E]
4.Nbr[N]/Viton[V]/Epdm[E]
5.Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T]/Ceramica[C]
