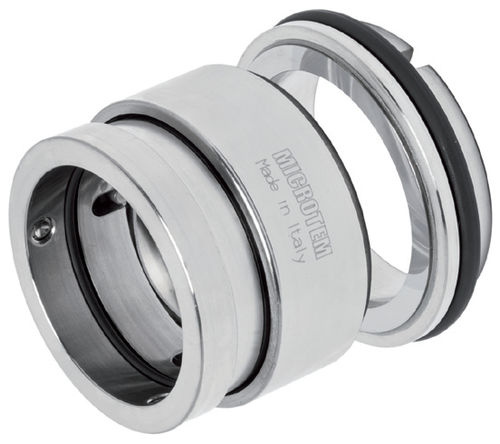

Tenuta meccanica a molla MTM 110

per albero di trasmissionea balestra

Tenuta meccanica bilanciata con camicia d’albero incorporata, bidirezionale con molla singola a balestra; Essendo realizzata a norme DIN 24960 la sua particolare struttura con la camicia d’albero incorporata gli permette l’intercambiabilità con tenute non bilanciate e sempre grazie alla sua particolare struttura la molla non è a contatto con il prodotto e per questo motivo trova impiego in condizioni di viscosità e di prodotti sporchi con particelle solide in sospensione. Materiale facce di contatto standard: Grafite impregnata di resina Grafite impregnata di antimonio Aisi 304 Aisi 316 Materiale parti elastometriche:/h4> FPM EPDM NBR KALREZ Limiti d'impiego: D= 20 – 110mm P= 25 BAR T= -30 a 275°C V= 20m/s. COMPONENTI 1. Anello fisso 2. Inserto anello rotante 3. Elastomero anello fisso 4. Camicia rotante 5. Molla 6. Elastomero camicia rotante 7. Elastomero camicia rotante 8. Grano di bloccaggio asse MATERIALI 1.Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T] 2.Grafite[G]/Carburo di silicio[S]/Carburo di tungsteno[T] 3.Nbr[N]/Epdm[E]/Viton[V]/Kalrez[K] 4.Aisi 304[J]/Aisi 316[J1] 5.Aisi 304[J]/Aisi 316[J1] 6.Nbr[N]/Epdm[E]/Viton[V]/Kalrez[K] 7.Nbr[N]/Epdm[E]/Viton[V]/Kalrez[K] 8.Aisi 304[J]/Aisi 316[J1]
