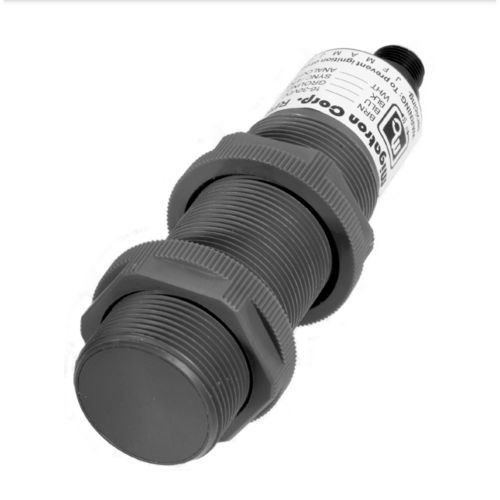

Sensore di prossimità ad ultrasuoni RPS-409A-IS3

cilindricoM30M12

Panoramica L'RPS-409A-IS3 è un sensore a ultrasuoni analogico intrinsecamente sicuro disponibile in diverse gamme di rilevamento. È destinato all'uso in ambienti a rischio di gas o polveri (Classe I, II, III) quando installato con barriere di sicurezza intrinseca approvate. Il sensore è contenuto in un involucro tipo barilotto da 30 mm in PVC ed è progettato per l'integrazione con PLC e schede di ingresso analogiche. L'RPS-409A-IS3 fornisce un'uscita analogica 0–10 Vdc protetta da cortocircuito e scalata in volt per pollice in base alla gamma massima dell'unità. Include compensazione della temperatura, indicatore LED di target e linea Sync/Tx per sincronizzazione multi-sensore o controllo di trasmissione.

Caratteristiche

• Progettazione intrinsecamente sicura per luoghi pericolosi
• Certificato C-UL-US (UL/cUL File # E226209)
• Progettato per lunga vita utile del sensore (aspettativa >20 anni)
• Disponibilità a magazzino e opzioni di consegna rapida
• Indicatore LED (verde = nessun target; rosso = target rilevato)
• Disponibile in più gamme di rilevamento e varianti di modello
• Uscita analogica 0–10 V, protetta da cortocircuito
• Compensazione della temperatura per misure costanti nell'intervallo operativo
• Involucro PVC sigillato con faccia sensoriale in PVC; utilizzare cavo con grado IP67 o superiore per il collegamento
• Ampia gamma di temperature operative
• Ingresso Sync/Tx per prevenire interferenze incrociate o controllare il timing di trasmissione in configurazioni multi-sensore

Descrizione funzionale L'uscita di tensione analogica è lineare e scalata in volt per pollice in base alla gamma del modello selezionato (esempio: RPS-409A-80-IS3 = 0,125 V per pollice; target a 10 in → 1,25 V; a 80 in → 10 V). Il sensore è alimentato da 16–30 VDC con protezione contro l'inversione di polarità (nota: è necessario applicare almeno 24 VDC alla barriera di sicurezza intrinseca). Per le installazioni a sicurezza intrinseca si applicano vincoli di corrente di ingresso e carico di uscita. La linea Sync/Tx permette di sincronizzare più sensori per evitare interferenze o controllare il timing di trasmissione in installazioni avanzate.

Specifiche tecniche

• Materiale involucro: Cloruro di polivinile (PVC) con faccia sensoriale in PVC
• Temperatura ambiente: -40 a +60°C (-40 a +140°F)
• Corrente in ingresso: 24 mA massimo con 24 VDC applicati alla barriera di sicurezza
• Umidità: 0–95% senza condensa
• Alimentazione: 16–30 VDC, protezione contro inversione di polarità (Nota: minimo 24 VDC richiesto alla barriera di sicurezza)
• Uscita: Tensione analogica 0–10 V (carico 100 kΩ a infinito); protetta da cortocircuito
• Parametri di entità: Consultare il disegno di controllo per i parametri di sicurezza intrinseca
• Varianti di modello e specifiche chiave (Modello | Gamma | Frequenza trasduttore | Tempo di risposta | Volt per pollice):
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Protezione contro esplosioni e omologazioni: Canada e USA (C-UL-US), UL/cUL File # E226209; idoneo per Class I (Gruppi A,B,C,D), Class II (Gruppi E,F,G) e Class III se installato secondo le barriere di sicurezza intrinseca approvate e il disegno di controllo
• Connessione: Sensore sigillato; la connessione deve essere effettuata con cavo certificato IP67 o superiore (cavi M12 4-pin disponibili separatamente)
• Accessori e articoli ordinabili: cavi M12 (diverse lunghezze), barriera di sicurezza ZSB-409A, morsetto di messa a terra per guida DIN, multimetro digitale PD6000 (accessori venduti separatamente)
