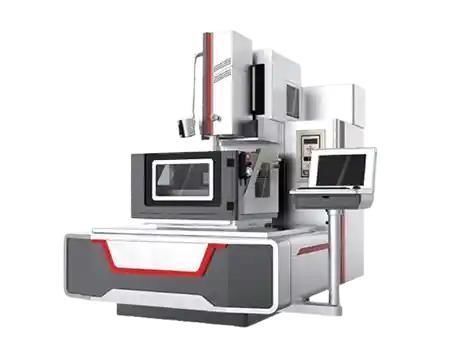

Macchina per elettroerosione a filo DK7725M

di alta precisionead alta velocitàdi precisione

Panoramica del prodotto
Il DK7725M appartiene alla serie DK77M di macchine CNC per taglio a filo (elettroerosione a filo) di precisione. Presenta una struttura compatta e rigida in ghisa HT300 per ridurre le vibrazioni e garantire stabilità di lavorazione. Il controllo CNC a 5 assi completo consente tagli conico, contorni multiangolo e profili segmentati per pezzi complessi.

• Capacità pezzo: 500×400 mm
• Corsa (X×Y): 320×250 mm
• Carico max: 250 kg

Caratteristiche principali

• Controllo CNC a 5 assi per lavorazioni coniche e contorni 3D complessi
• Struttura in ghisa HT300 che minimizza deriva termica e deformazioni meccaniche
• Guide lineari e viti a ricircolo Taiwan Shangyin ad alta precisione
• Software intelligente per percorsi di taglio che migliora la finitura dei bordi e l'efficienza
• Ottimizzata per acciai da utensili, carburi e leghe speciali

Configurazioni consigliate

• Filo di molibdeno di precisione — assicura stabilità dimensionale durante i tagli di contorno
• Sistema di infilaggio automatico del filo — riduce i tempi di fermo e migliora la ripetibilità
• Stabilizzatore di tensione del filo — migliora la consistenza del bordo e riduce le vibrazioni
• Modulo di raffreddamento del pezzo — mantiene l'uniformità termica nei componenti di precisione
• Controllore anti-elettrolisi — prolunga la vita del filo e migliora la finitura superficiale
• Software CAD/CAM per nesting — automatizza percorsi complessi e librerie di forme

Case applicativo

• Cliente: Officina stampi di precisione — Corea del Sud
• Uso: Taglio di inserti per stampi di connettori con geometrie scalonate
• Setup: DK7725M con guide HIWIN, filo 0,18 mm, infilaggio automatico e scarica ad alta velocità
• Risultati: Tolleranza dimensionale ≤ ±0,006 mm; rugosità Ra ≤ 0,9 μm; riduzione del tempo ciclo ~20% vs generazione precedente; precisione ripetibile e spigoli netti su piccole caratteristiche

Specifiche tecniche

• Modello: DK7725M
• Serie: DK77M Series
• Dimensione massima pezzo: 500 × 400 mm
• Corsa (X × Y): 320 × 250 mm
• Carico max: 250 kg
• Corpo macchina: ghisa HT300 (compatto, rigido)
• Controllo: CNC 5 assi completo
• Guide lineari & viti a ricircolo: componenti Taiwan Shangyin ad alta precisione
• Filo consigliato: filo di molibdeno di precisione (es. 0,18 mm nel case)
• Optional: sistema di infilaggio automatico, stabilizzatore di tensione filo, modulo di raffreddamento, controllore anti-elettrolisi
• Software: CAD/CAM per nesting e software intelligente per percorsi di taglio
• Tolleranza tipica ottenuta (case): ≤ ±0,006 mm
• Rugosità tipica (case): Ra ≤ 0,9 μm
