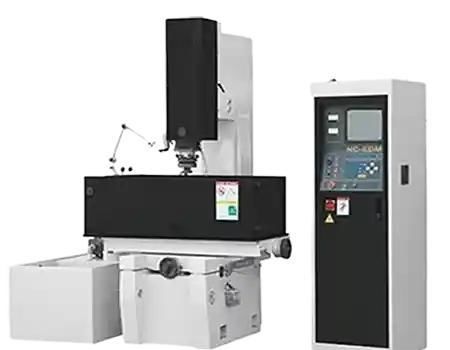

Macchina per elettroerosione per stampaggio a freddo D7132

di alta precisionedi precisionead alta produttività

Panoramica
Il D7132 è una macchina di elettroerosione a tuffo CNC a 3 assi della serie D71. Aumenta la capacità della serie D71 offrendo un piano di lavoro più ampio e un supporto pezzo più robusto, mantenendo un controllo ad alta precisione e funzionalità EDM a più stadi. La macchina è progettata per alloggiare anime di stampo, inserti in acciaio e componenti di attrezzaggio pesanti, garantendo precisione dimensionale e finitura superficiale costanti.

Dati di base del prodotto

• Dimensione del piano: 400×250 mm (indicato nei dettagli del modello)
• Dimensioni della vasca: 1030×520×320 mm (indicato nei dettagli del modello)
• Peso massimo del pezzo (indicato nei dettagli del modello): 250 kg

Capacità ampliata / serie D71 (descrizione prodotto)

• Piano φ500 mm (500×320 mm) (configurazione ampliata)
• Dimensioni della vasca (ampliata): 1030×560×320 mm
• Supporta pezzi pesanti fino a 550 kg (configurazione ampliata)

Caratteristiche principali

• Motore servo CNC asse Z (Sanyo, Japan) che garantisce il controllo preciso del gap di scintilla e della profondità della cavità
• Assi X/Y azionati da viti a ricircolo di sfere ad alta precisione per eccellente consistenza del movimento
• Supporta pezzi pesanti fino a 550 kg senza perdita di precisione (configurazione D71 ampliata)
• Sistema CNC intelligente che automatizza sgrossatura, finitura e compensazione dell'usura
• Struttura meccanica stabile che minimizza deriva termica e vibrazioni per operazioni prolungate

Configurazioni raccomandate

• Portaelettrodo con bloccaggio rapido — accelera il cambio elettrodo e assicura la concentricità
• Sistema di filtrazione polvere di grafite — mantiene il dielettrico pulito quando si usano elettrodi in grafite
• Refrigeratore olio dielettrico — controlla la temperatura del fluido per condizioni di scintilla costanti
• Sonda di precisione asse Z — rileva automaticamente la superficie del pezzo e migliora la precisione in profondità
• Suite di programmazione EDM multi-stadio — consente cicli di scarica programmabili da sgrossatura a finitura
• Unità automatica di rilevamento incendi — aumenta la sicurezza durante l'uso di dielettrici a base di olio

Caso applicativo

• Cliente: Fornitore di stampi per automobili (India)
• Caso d'uso: Finitura EDM su cavità di stampi ad alta precisione per involucri plastici complessi
• Configurazione: D7132 equipaggiata con refrigeratore olio dielettrico, elettrodi in grafite e controllo a 3 stadi delle scariche
• Risultati: Coerenza dimensionale ≤ ±0.009 mm; finitura superficiale Ra ≤ 1.4 μm; usura media elettrodo < 0.18%; feedback cliente: “Abbiamo sostituito due vecchie sinker con un D7132 — è più preciso, più veloce e facile da programmare.”

Note
La pagina presenta sia una configurazione standard (piano 400×250 mm, vasca 1030×520×320 mm, 250 kg max) sia una configurazione ampliata della serie D71 (piano 500×320 mm / φ500 mm, vasca 1030×560×320 mm, 550 kg max). La configurazione effettiva fornita dipende dal modello/opzioni selezionati e dalle personalizzazioni.

Specifiche / Dati tecnici

• Modello: D7132 (serie D71)
• Piano (standard): 400×250 mm
• Piano (opzione D71 ampliata): 500×320 mm (φ500 mm)
• Vasca (standard): 1030×520×320 mm
• Vasca (ampliata): 1030×560×320 mm
• Peso max. del pezzo (standard): 250 kg
• Peso max. del pezzo (ampliato): 550 kg
• Azionamento asse Z: motore servo CNC (Sanyo, Japan)
• Assi X/Y: azionati da viti a ricircolo di sfere ad alta precisione
• Controllo: sistema CNC intelligente con sgrossatura/finizione automatizzate e compensazione usura
• Precisione: precisione dimensionale ottenibile entro ±0.005–0.01 mm (secondo FAQ del sito)
• Capacità di finitura superficiale: Ra 0.2–0.8 μm ottenibile a seconda del materiale/parametri dell'elettrodo (FAQ del sito); caso applicativo riportato Ra ≤ 1.4 μm
• Usura tipica dell'elettrodo (caso applicativo): < 0.18%
• Progetto meccanico: basamento in ghisa ad alta rigidità, caratteristiche per minimizzare deriva termica e vibrazioni
• Accessori opzionali/consigliati: portaelettrodo con bloccaggio rapido, filtrazione polvere di grafite, refrigeratore olio dielettrico, sonda di precisione asse Z, suite di programmazione EDM multi-stadio, unità automatica di rilevamento incendi
• Opzioni di personalizzazione: dimensione vasca, sistema portaelettrodi (manuale o automatico CNC), corrente di lavoro massima, tipo di alimentazione (finitura fine o sgrossatura), corsa asse Z (secondo scheda prodotto)
