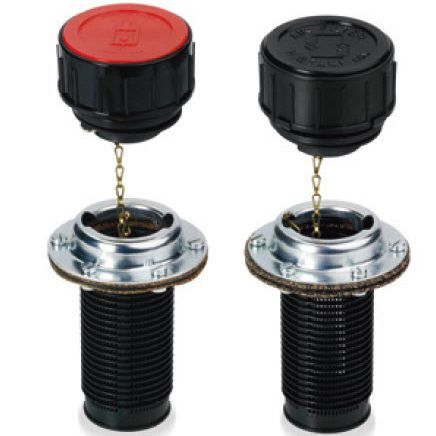

-Tappi di riempimento e sfiato in materiale termoplastico (PA 66) a testa cilindrica diam. 70 mm con attacco rapido a baionetta, catenella di sicurezza e flangia con cestello filtrante. Max temperatura d’esercizio 100°C
-Serie TMDF/FC/70 :corpo filettato colore nero, coperchio rosso e simbolo grafico di carico olio
-Serie TMDV/FC/DS70: corpo filettato colore nero coperchio nero e simbolo grafico “doppia valvola”.
-Filtro aria in poliuretano espanso (grado di filtrazione 40/50 Microns); guarnizione di tenuta piana in gomma sintetica antiolio 70 Shore
-Flangia in acciaio zincato con sede per attacco rapido a baionetta
-Cestello filtrante in materiale plastico Polipropilene
-Guarnizioni di tenuta flangia/cestello in sughero
-Montaggio a mezzo N.6 viti TC 5x10 zincate bianche fornite in dotazione
-All’interno del modello TMDV/FC/DS70 è montato un blocco in plastica con sistema a doppia valvola : valvola di sicurezza tarata a 0,35 bar (+- 0,2 ), valvola di aspirazione tarata a circa 0,05 bar.
-L’utilizzo di questo modello è consigliato in tutte quelle applicazioni oleodinamiche dove si abbia la necessità di un flusso d’aria controllato in entrambe le direzioni , verso l’esterno quando si crea una sovrapressione interna , verso l’interno del serbatoio quando calando il livello del liquido si crea una depressione interna.
- Nel modello TMDF/FC/70 il passaggio d’aria è misurato in 250 l/min con pressione immessa di 50 mbar.
-Il filtro aria permette di trattenere le impurità e la valvola di sicurezza protegge da fuoriuscite di olio nelle applicazioni di tipo mobile o semovente
