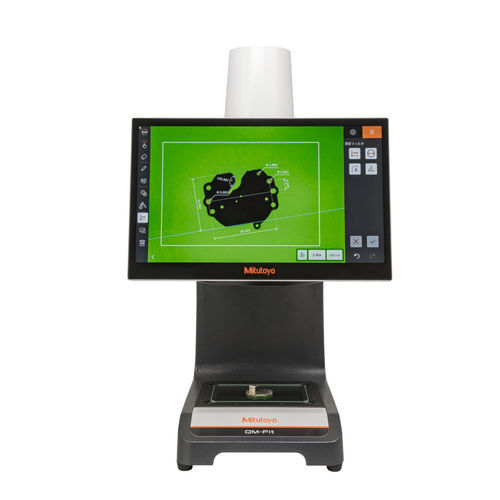

Sistema di controllo dimensionale senza contatto QM-Fit

Panoramica del prodotto
Sistema di misura per immagini per il controllo dimensionale con riconoscimento avanzato degli elementi. Ingombro compatto formato A3 e display touch da 15,6 pollici per impiego in officina e verifiche rapide dei pezzi.

Caratteristiche principali

• Corpo compatto formato A3 per installazione flessibile in spazi ridotti.
• Campo di misura di 115×75 mm, adeguato per piccoli componenti.
• Ottica a grande profondità di campo che elimina la necessità di messa a fuoco per irregolarità fino a 36 mm.
• Display touch da 15,6 pollici per un funzionamento intuitivo in sede.
• Rilevamento automatico degli elementi e registrazione delle procedure per misurare con un unico gesto dopo il posizionamento del pezzo.

Specifiche (voci principali)

• Codice: QMF-A1208-A
• Dispositivo di visualizzazione: Monitor touch 15,6 pollici
• Campo di misura (utilizzabile): 115×75 mm
• Campo di misura (campo con precisione garantita): 90×60 mm
• Altezza massima misurabile: 36 mm
• Illuminazione trasmessa: LED verde
• Illuminazione anulare: LED bianco a 8 settori
• I/O esterni: LAN ×1, USB3.2 ×2
• Zoom digitale: 1–100×
• Intervallo di temperatura per garanzia di precisione (°C): 20±1°C
• Carico massimo (massa del pezzo misurabile): 10 kg
• Dimensioni vetro piano: 154×96 mm
• Dimensioni unità (L×P×A): 366×407×621 mm
• Massa unità: 25 kg
• Alimentazione: AC100–240V 50/60Hz
• Consumo: 100 W

Avvertenze
La precisione di misura è basata sui nostri metodi di controllo. Il carico massimo esclude carichi eccentrici o concentrati estremi. L'uso della chart di riferimento fornita consente misure ad alta precisione anche al di fuori dei 20°C.
