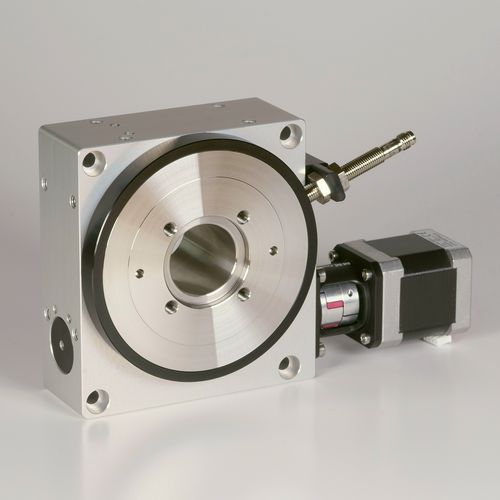

tavola rotante con motore passo-passo / orizzontale / verticale / per macchina utensile
MDT360110-SG-I40-AK-B

{{requestButtons}}

Caratteristiche

  • Azionamento:

    con motore passo-passo

  • Configurazione:

    orizzontale, verticale

  • Uso previsto:

    per macchina utensile, di dosaggio, di marcatura, da laboratorio

  • Altre caratteristiche:

    compatta, automatica, di piccole dimensioni, universale, meccanica, flessibile, di marcatura laser, con cuscinetti a rulli incrociati

  • Diametro:

    110 mm

Descrizione

Motore tavola rotante azionamento coassiale senza motore
MDT360110-SG-I40-AK-B

rapporto di trasmissione: 40:1
efficienza: 0,33
contraccolpo: < 0,1°
e' un runout circolare: < 0,02mm
coppia di uscita permanente M1: 15 Nm, a seconda del motore
momento di ribaltamento permanente M2: 100 Nm
massima rotazione dell'ingresso: 600 giri/min
adatto per l'aggiunta di un motore passo-passo standard (Nema 17, □42mm)

funzione:

la tavola rotante del motore è azionata da un motore passo-passo NEMA 17 ( □42mm)
coppia di ingresso richiesta: 0,15Nm
massima rotazione dell'ingresso: 600 U/min
ciclo di lavoro massimo: 100%
prestazioni:

la piattaforma girevole e l'albero cavo sono in acciaio inossidabile.
ingranaggio a vite senza fine a gioco ridotto precaricato
il cuscinetto a rulli incrociati consente un momento di ribaltamento molto elevato
custodia in alluminio anodizzato
giunto a uncino a prova di torsione per una trasmissione della coppia che riduce le vibrazioni
richiesta di posizione tramite interruttore di prossimità possibile
anello di posizionamento girevole per la richiesta di posizione liberamente regolabile verso la posizione del pezzo da lavorare
tabella di rigidità

Questo schema descrive la rigidità della tavola rotante del motore intorno all'asse di rotazione.
La deflessione dipende dalla coppia M1 (max 15 Nm) intorno all'asse di rotazione.

Il gioco è considerato indipendente dalla deviazione.
Se la coppia agisce sempre in una direzione, deve essere applicata solo la deflessione
per essere visti come

Con carico alternato si sommano deformazione e gioco.
