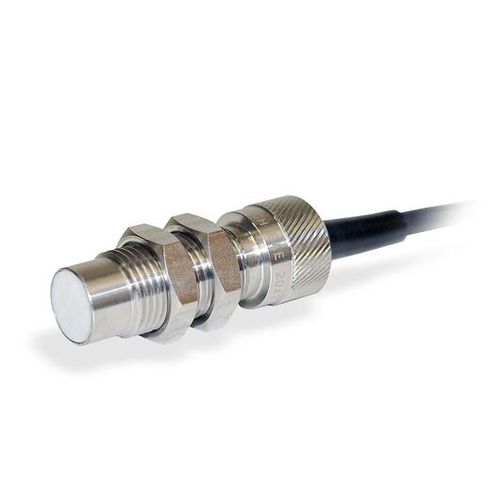

Sensore di velocità di rotazione GE200 HP

induttivosenza contatto

Sensore induttivo elettromagnetico per candele di accensione con cavo da 15 ft Il GE200 HP deve essere collegato al modulo amplificatore Monarch che fornisce l'alimentazione di ingresso e un'uscita a impulsi TTL Il GE200 HP è un sensore induttivo elettromagnetico senza contatto progettato per effettuare misure di RPM su motori a benzina. Il sensore rileva il campo di flusso ad alta tensione indotto dalle bobine di accensione o dai magneti dei motori a benzina a 2 o 4 tempi. Il GE200 HP comprende un cavo integrato di 5 m che può essere esteso fino a 50 m. Il sensore GE200 HP può essere montato a una distanza massima di 30 cm dalla bobina di accensione o dal magnete. Il sensore rileva il campo di flusso elettromagnetico attraverso i coperchi metallici del motore. Per trovare la posizione di montaggio ottimale, è sufficiente spostare il sensore intorno alla sorgente di flusso ad alta tensione finché il display del tachimetro non indica una lettura costante del numero di giri. NOTA: alcuni motori leggono ½ del numero di giri effettivo se il rilevatore è puntato a 90 gradi rispetto alla sorgente di flusso. Per ottenere misure precise e ripetibili, assicurarsi che il sensore sia montato saldamente e sia parallelo alla sorgente di flusso ad alta tensione. Il GE200 HP è collegato al modulo amplificatore Monarch e il modulo amplificatore è collegato al tachimetro o al sistema di acquisizione dati. L'applicazione più diffusa consiste nell'utilizzare il GE200 HP con l'amplificatore magnetico PN: 4180-406 e nel collegarlo a un tachimetro da pannello/da tavolo ACT-3X per visualizzare il numero di giri. Vedere il foglio delle specifiche dell'ACT-3X, che comprende: 0-5 V dc, 4-20 mA, uscite a impulsi TTL, 2 relè di allarme, opzioni RS232, USB o Ethernet.
