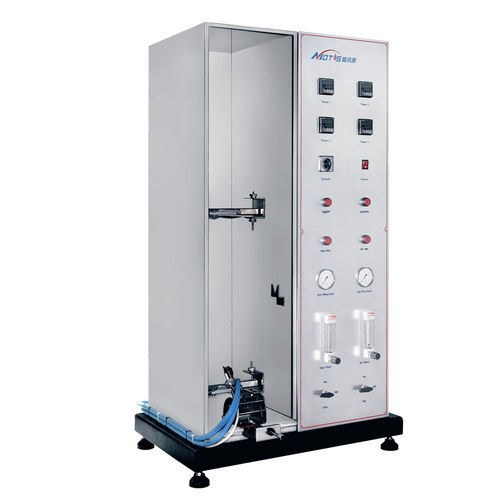

Impianto per prove di fiamma SCV

di propagazionedi resistenza al fuocoautomatico

L'apparecchiatura per la prova di propagazione della fiamma, conforme alla norma IEC 60332, fornisce una procedura di prova per testare la resistenza alla fiamma verticale di un singolo conduttore, cavo o cavo in fibra ottica isolato verticalmente, sotto una fiamma premiscelata da 1 kW. La procedura della prova di propagazione della fiamma per un singolo cavo isolato: a) Un pezzo di cavo isolato singolo della lunghezza di 600 mm viene montato verticalmente. b) Stabilizzare la fonte di accensione secondo la norma IEC 60695-11-2, regolare l'angolo del bruciatore a 45 gradi. c) Imprimere la fiamma al cavo isolato, a una distanza di 475 mm. d) Osservare e rimuovere la fiamma dopo il tempo specifico di applicazione della fiamma. e) Ripetere altre due prove. f) Valutare i risultati del test. L'apparecchiatura per il test di propagazione della fiamma è composta da: - Camera in acciaio inox, con rivestimento interno anticorrosione per una lunga durata. - Braccio di supporto del campione in acciaio inox. - Bruciatore premiscelato aria-gas da 1 kW. - Flussimetri per il controllo del flusso di gas propano e aria. - Regolatore individuale di gas e aria e manometro. - Dispositivo di accensione a scintilla. - Misuratore dell'altezza della fiamma. - Kit di calibrazione della fiamma per la fonte di accensione, conforme alla norma IEC 60695-11-2. - Timer automatico di applicazione della fiamma, quattro modalità (60/120/240/480s) per uno scambio rapido. Avanzamento: Cappa integrata a pavimento.
