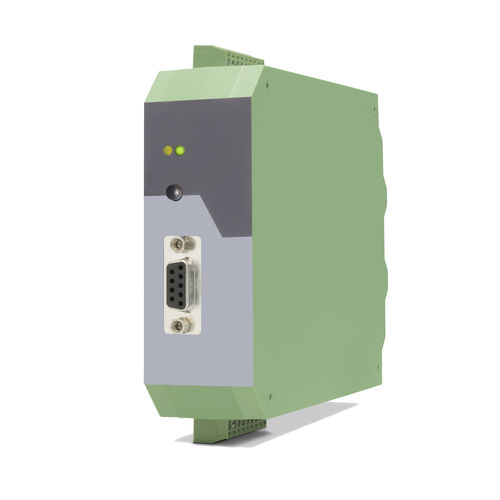

Convertitore di segnale HTL SI220

incrementalesu guida DIN

Il convertitore di segnali SI220 converte, moltiplica e divide i segnali di uscita in segnali a impulsi incrementali. Interpola gli impulsi di uscita per periodo del segnale di ingresso sulla base di un moltiplicatore regolabile e offre funzioni quali il rilevamento degli errori e l'uscita. Grazie a parametri regolabili come il fattore di interpolazione e il filtro glitch, l'SI220 offre possibilità di applicazione versatili. Le impostazioni si effettuano facilmente tramite interruttori DIL. L'encoder di interfaccia SI220 sostituisce il vecchio dispositivo SI251. - Ingresso encoder con formato SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] - Ingresso di controllo "Error Release" per segnali PNP [10 ... 30 Vcc] - Frequenza di ingresso fino a 400 kHz - Uscita ad impulsi con formato A, /A, B, /B, Z, /Z [RS422] o con formato A, B, 90° [HTL] - Frequenza di uscita fino a 4 MHz [RS422] - Uscita di controllo "Error" con caratteristica push-pull, a prova di cortocircuito, [5 ... 30 VDC] - Alimentazione 18 ... 30 VCC - Alloggiamento a scatto per guida superiore (secondo EN 60715) - Moltiplicatore regolabile per tassi di interpolazione da 1:5 a 1:50 - Divisore regolabile 1:1 - 1:255 per ridurre la frequenza di uscita
