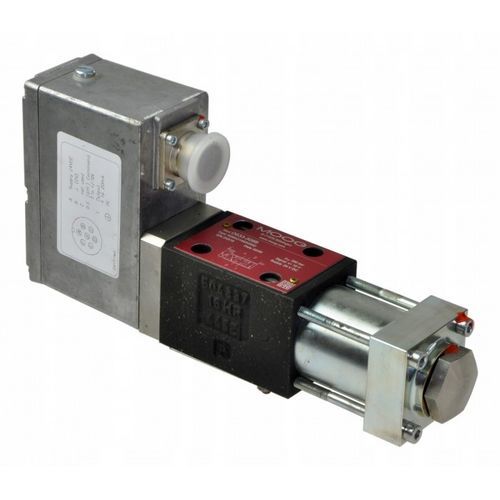

Valvola con attuatore elettrico MOOG

elettricaservocomandatadi regolazione

Descrizione
Le servovalvole MOOG delle serie D633 e D634 sono servovalvole a controllo diretto della bobina con retroazione elettrica di posizione. La bobina è azionata tramite l'indotto solidale del motore lineare che muove il distributore dalla posizione idraulica neutra in entrambe le direzioni. In assenza di segnale di comando il distributore viene mantenuto in posizione neutra da una molla piatta, assicurando una posizione di sicurezza definita in caso di perdita di alimentazione. L'elettronica è un'unità compatta e integrata che fornisce un anello di controllo chiuso della posizione e un comando efficiente del motore lineare mediante modulazione di larghezza d'impulso (PWM). Con l'uso di uno dei tipi di segnale previsti non è necessaria alcuna interfaccia aggiuntiva.

Caratteristiche

• Impiego in modalità 3°/4° bocchello e in modalità 2x2 a doppio flusso per il controllo di posizione, velocità, forza o portata del fluido agente.
• Dimensioni di collegamento secondo DIN 24340, CETOP 3 e CETOP 5.
• Elevata generazione di forza grazie al motore lineare a magneti permanenti.
• Eliminazione della prima cascata di controllo idraulico, riducendo le perdite non produttive.
• Una molla piatta riporta il distributore nella posizione neutra di sicurezza in caso di interruzione di alimentazione (es. rottura cavo o arresto d'emergenza).
• Caratteristiche dinamiche indipendenti dalla pressione di alimentazione.
• Grado di protezione IP65 (con l'accoppiatore elettrico raccomandato).
• Bassa isteresi e alta sensibilità.
• Protezione contro connessioni errate e segnali di comando che superano i valori ammessi.
• Regolazione elettrica dello zero per adattare la posizione del carico.
• Segnale della posizione reale del distributore a basso rumore.

Specifiche tecniche

• Codice articolo: Servovalvola MOOG serie D633, D634
• Disponibilità: In magazzino
• Prezzo visualizzato: 0,00 €
• Dimensioni di collegamento: DIN 24340, CETOP3, CETOP5
• Grado di protezione: IP65 (con accoppiatore raccomandato)
• Controllo: Controllo diretto della bobina tramite indotto del motore lineare
• Retroazione posizione: Elettrica, con anello di controllo integrato
• Principio di azionamento: Motore lineare a magneti permanenti
• Elettronica: Unità integrata con modulazione di larghezza d'impulso (PWM)
• Caratteristiche di sicurezza: Ritorno a neutro tramite molla in caso di guasto; protezione contro connessioni errate e sovrasegnali
• Modalità operative: 3°/4° bocchello, modalità 2x2 doppio flusso
• Comportamento dinamico: Indipendente dalla pressione di alimentazione
