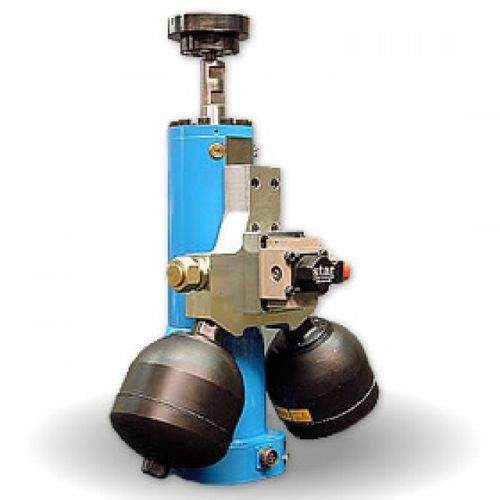

Servo-cilindro idraulico SLZ series

rotativoa pistoneper prove meccaniche

Cilindro servo
I cilindri servo convertono l'energia idraulica (controllata da servovalvole) in energia meccanica. Si distinguono in versioni assiali e torsionali: nei cilindri assiali il carico è trasmesso tramite spostamento lineare, mentre nei cilindri torsionali la coppia è generata dalla rotazione. Questi cilindri sono impiegati su banchi prova servoidraulici e sistemi di prova per prove statiche e dinamiche di materiali e componenti.

Prestazioni e specifiche
Tutti i cilindri servo assiali soddisfano specifiche rigide in termini di ampiezza e frequenza per diverse curve caratteristiche. Elevata sensibilità, velocità del pistone molto elevate, resistenza meccanica e progettazione economica sono il risultato di esperienza accumulata, know‑how tecnico e qualità produttiva.

Alcuni modelli della nostra gamma:

SLZ 630-1000 kN

• Caratteristiche tecniche:
• Dimensioni e peso dei cilindri standard senza valvola:
• Carico: 630 / 1000 kN
• Diametro di base: 470 mm
• Altezza: 705 / 1050 mm
• Corsa: 100 / 250 mm
• Peso: 500 / 730 kg

SLZ 250-400 kN

• Caratteristiche tecniche:
• Dimensioni e peso dei cilindri standard senza valvola:
• Carico: 250 / 400 kN
• Diametro di base: 370 mm
• Altezza: 605 / 905 mm
• Corsa: 100 / 250 mm
• Peso: 295 / 560 kg

SLZ 100-160 kN

• Caratteristiche tecniche:
• Dimensioni e peso dei cilindri standard senza valvola:
• Carico: 100 / 160 kN
• Diametro di base: 275 mm
• Altezza: 605 / 905 mm
• Corsa: 100 / 250 mm
• Peso: 155 / 240 kg

SLZ 10-63 kN

• Caratteristiche tecniche:
• Dimensioni e peso dei cilindri standard senza valvola:
• Carichi: 10 / 16 / 25 / 40 / 63 kN
• Diametro di base: 205 mm
• Altezza: 479 / 539 / 829 mm
• Corsa: 40 / 100 / 250 mm
• Peso: 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Caratteristiche tecniche:
• Dimensioni e peso dei cilindri standard senza valvola:
• Carichi: 5 / 15,8 kN
• Dimensioni di base: 86 × 88 mm
• Altezza: 209,5 / 263,5 / 363,5 mm
• Corsa: 20 / 50 / 100 mm
• Peso: 6,3 / 8,3 / 11,6 kg

Cilindri servo torsionali (SDZ)

• Caratteristiche tecniche:
• Configurazione: fissa o rotante
• Coppia nominale: 1–64 kN·m
• Ampiezza: max. ±50°
• Angolo di torsione: max. 100°

Specifiche tecniche

• Famiglia di prodotti: cilindri servo (cilindri servo assiali e cilindri servo torsionali)
• Intervallo di carico (a seconda del modello): da 5 kN a 1000 kN (vedere dati modello)
• Diametri di base tipici: 86 mm a 470 mm (dipende dal modello)
• Intervallo di altezze (modelli standard, senza valvola): 209,5 mm a 1050 mm (dipende dal modello)
• Opzioni di corsa: 20 mm a 250 mm (dipende dal modello)
• Intervallo di pesi: ca. 6,3 kg a 730 kg (dipende dal modello)
• Cilindri servo torsionali: coppia nominale 1–64 kN·m, ampiezza max. ±50°, angolo di torsione max. 100°
