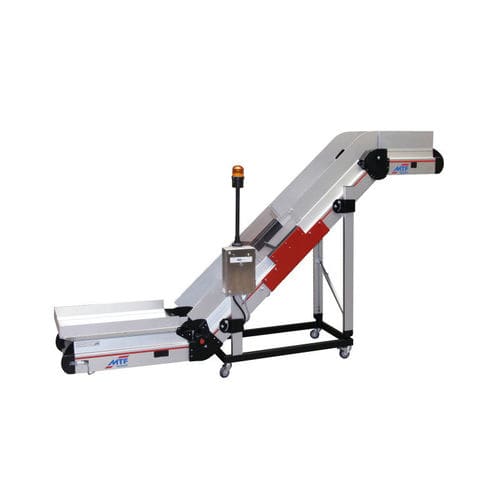

Trasportatore a Z ZL-LD 120

a nastroorizzontalea inclinazione regolabile

Un design estremamente stabile per i trasportatori a nastro Z si ottiene utilizzando il sottotelaio tipo LD 120. Questo tipo è un telaio di base chiuso e saldato con supporti montati lateralmente al trasportatore a nastro e realizzati in profili di alluminio. A seconda dei requisiti e dell'applicazione, ulteriori puntoni laterali, trasversali e diagonali possono rinforzare e sostenere ulteriormente il sottotelaio, in modo da garantire una posizione sicura anche con trasportatori a nastro molto grandi. Il sottotelaio permette di abbassare il nastro piatto fino al pavimento. In questo modo, è possibile raggiungere le più basse altezze di alimentazione. Per questo motivo, i trasportatori a nastro di questo tipo vengono spesso utilizzati come nastri di trasporto di scarico dalle macchine di produzione. L'area del nastro piatto liberamente sporgente può quindi essere montata anche in fosse di macchine relativamente piccole. I supporti laterali consentono inoltre di realizzare un'ampia gamma di regolazioni in altezza. In combinazione con la regolazione continua dell'angolo tra 0° e 60° dei nastri trasportatori angolari Multi-Tech, è possibile realizzare soluzioni tecnologiche di trasporto molto flessibili. Pertanto, il nastro trasportatore può essere utilizzato come trasportatore orizzontale a nastro piatto e anche come trasportatore a nastro inclinato ripido. Questo è particolarmente importante se il trasportatore deve essere utilizzato in molti luoghi diversi. Grazie alle scanalature integrate nei supporti del sottotelaio, è possibile montare facilmente ulteriori elementi di fissaggio, ad esempio armadietti di controllo, lampade di segnalazione, pannelli di controllo dell'operatore, ecc. Le scanalature possono anche essere utilizzate per la guida e il passaggio dei cavi, se necessario. In evidenza Il sottotelaio, tipo LD 120, è adatto a nastri trasportatori a Z con parti del nastro più lunghe e ripide, con un carico elevato e parti di fissaggio pesanti, come i metal detector per tunnel.
