Modulo di test elettricità ML4067-112

di impedenzaricetrasmettitoreportatile

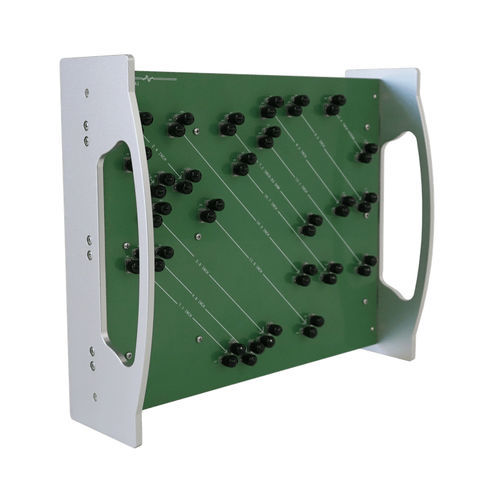

L'ecosistema 112G HSIO costringe i produttori di semiconduttori e di sistemi ad affidarsi a nuove tecniche e tecnologie per convalidare i loro progetti. I nuovi metodi di equalizzazione hanno la responsabilità di recuperare i segnali con perdite e devono essere caratterizzati in ambienti realistici. La scheda di canale MultiLane ML4067-112-24/18 112G è lo strumento ideale per questo scopo. Dotato di una serie di tracce di test differenziali accuratamente progettate, questo accessorio di test passivo aggiunge una precisa interferenza ISI (inter-symbol interference) per calibrare o sottoporre a stress test DSP, moduli, riduttori o altri sistemi rilevanti in ambienti reali. La scheda di emulazione di canale ML4067-112-24 contiene 13 percorsi di traccia con lunghezze che vanno da 1,2 a 14,3 pollici e perdite target che vanno da 2 a 24 dB alla frequenza Nyquist di 26 GHz. L'ML4067-112-24 è un progetto facile da usare, compatto e portatile. Tutte le tracce sono terminate da connettori da 2,4 mm. Caratteristiche principali L'ML4067-112-24 ha un'ampia gamma di caratteristiche: - 13 percorsi di traccia: 11 tracce di 100 Ohm e 2 tracce di 93 Ohm - Perdita da 2 dB a 24 dB con un incremento di 2 dB - La traccia da 6 dB non è disponibile - Gamma di lunghezza delle tracce da 1,2 a 14,3 pollici - Frequenza di Nyquist target di 26 GHz - Per ogni scheda di canale verranno forniti i rapporti di prova e i file dei parametri s individuali
