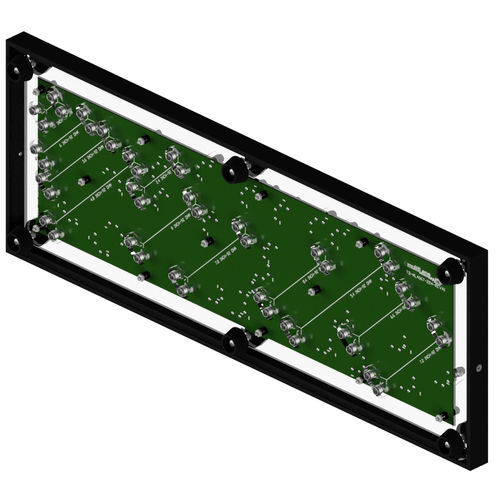

Modulo di test elettricità ML4067-224

di impermeabilitàdi impedenzadi impulsi di corrente

L'ecosistema HSIO 112G/224G costringe i produttori di semiconduttori e sistemi a fare affidamento su nuove tecniche e tecnologie per convalidare i loro progetti. I nuovi metodi di equalizzazione hanno la responsabilità di recuperare i segnali con perdite e devono essere caratterizzati in ambienti realistici. Le schede di emulazione di canale/ISI MultiLane sono uno strumento ideale per questo scopo. Dotate di una serie di tracce di test differenziali accuratamente progettate, questo accessorio di test passivo aggiunge una precisa ISI (interferenza intersimbolo) per calibrare o sottoporre a stress test DSP, moduli, riduttori o altri sistemi rilevanti in ambienti reali. La scheda di emulazione di canale ML4067-224 contiene 11 percorsi di traccia con lunghezze che vanno da 1,2 a 9 pollici e perdite target che vanno da 4 a 30 dB alla frequenza Nyquist di 53,125 GHz. L'ML4067-224 è un progetto facile da usare, compatto e portatile. Tutte le tracce sono terminate da connettori da 1 o 1,85 mm. Applicazioni tipiche: - Convalida di circuiti integrati - Test di stress del ricevitore - Verifica dell'equalizzazione Rx - Emulazione di canale di OIF-CEI-112/224G e degli standard IEEE 802.3 pertinenti come dj, bs, ck, ecc. Caratteristiche principali - L'ML4067-224 dispone di 11 percorsi di traccia sul lato superiore, con un'impedenza di traccia di 92 Ohm - Presenta 11 percorsi di traccia aggiuntivi sul lato inferiore, con impedenza di traccia di 100 Ohm - La perdita applicabile a tutti i percorsi di traccia va da 4 dB a 30 dB - Frequenza di Nyquist target di 53,125 GHz - L'intera scheda è disponibile con connettori da 1 mm o 1,85 mm
