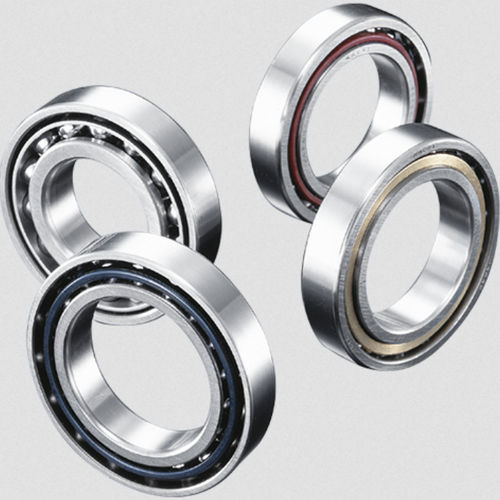

Cuscinetto a sfere

radialeassialerigido

Le piste di rotolamento degli anelli interni ed esterni di questo tipo di cuscinetto sono realizzate con un angolo di contatto prestabilito. Questi cuscinetti non sono separabili. Poiché le sfere vengono inserite utilizzando una struttura a controfori, è possibile installare un numero maggiore di sfere rispetto ai cuscinetti a sfere per scanalature profonde. I materiali della gabbia standard possono essere acciaio stampato, ottone ad alta resistenza o poliammide. I materiali della gabbia dipendono dalla serie di cuscinetti e dalle condizioni di servizio. I cuscinetti a sfere a contatto obliquo a una corona possono sopportare carichi radiali, assiali o compositi, tuttavia qualsiasi carico assiale deve essere in un'unica direzione. Questo tipo di cuscinetto viene generalmente utilizzato in coppia per gestire il carico indotto derivante dalla forza assiale interna generata dal carico radiale applicato. Quando si montano due cuscinetti singoli in posizioni adiacenti, NACHI fornisce queste parti combinate (coppie) con un gioco pre-regolato. I cuscinetti combinati accoppiati sono insiemi accoppiati. I cuscinetti combinati o accoppiati possono essere disposti BACK-TO-BACK (DB), FACE-TO-FACE (DF) o in TANDEM (DT). Gli insiemi DB o DF possono sostenere carichi assiali bidirezionali. Cuscinetti a sfere a contatto obliquo a due corone La costruzione di questo tipo di cuscinetto a sfere è simile al montaggio adiacente, FACCIA A FACCIA, di due cuscinetti a sfere a contatto obliquo a fila singola. Poiché è possibile inserire un numero inferiore di sfere per fila rispetto ai cuscinetti a sfere a contatto obliquo a una corona, un cuscinetto a sfere a contatto obliquo a due corone avrà una capacità di carico inferiore rispetto a un gruppo di due cuscinetti a sfere a contatto obliquo di dimensioni/serie equivalenti montati INDIETRO. Questo tipo di cuscinetto può sostenere carichi radiali, di momento e assiali bidirezionali.
