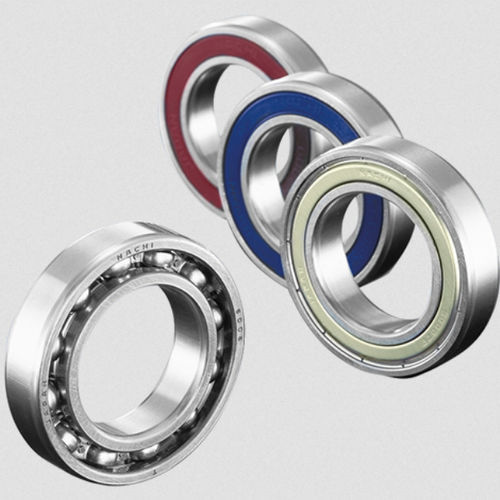

Cuscinetto a sfere

radialeassialerigido

I cuscinetti a sfere Deep Groove sono i più diffusi tra tutti i tipi di cuscinetti a sfere, perché sono disponibili in un'ampia varietà di disposizioni di tenute, scudi e anelli elastici. Le scanalature dell'anello del cuscinetto sono archi circolari leggermente più grandi del raggio della sfera. Le sfere hanno un contatto puntiforme con le piste di rotolamento (contatto ellittico quando sono caricate). Le spalle dell'anello interno sono di uguale altezza (come quelle dell'anello esterno). I cuscinetti a sfere Deep Groove possono sopportare carichi radiali, assiali o compositi e, grazie alla semplicità di progettazione, questo tipo di cuscinetto può essere prodotto per garantire una precisione di funzionamento elevata e un'alta velocità. Le gabbie standard sono in acciaio stampato. Le gabbie lavorate sono utilizzate per il funzionamento dei cuscinetti ad altissima velocità o per i cuscinetti di grande diametro. I cuscinetti a sfere Deep Groove con tenute o scudi sono standardizzati. Contengono una quantità adeguata di grasso in anticipo.
