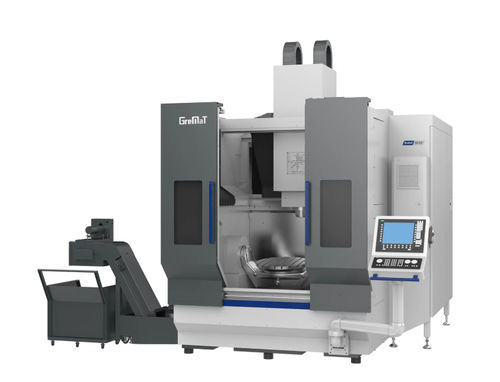

Centro di lavoro CNC 5 assi U630

verticalea colonnaa portale

Per processi di lavorazione affidabili in sistemi automatizzati, la cabina di produzione è dotata di un rivestimento in acciaio inossidabile ottimizzato per lo smaltimento dei trucioli e il lavaggio integrato del letto da sinistra/destra/anteriore/posteriore garantisce uno smaltimento ideale dei trucioli. Capacità - Diametro massimo del pezzo - mm - 650 Distanza dalla superficie del mandrino alla superficie del tavolo - mm - 120-720 Corsa asse A - ° - 230° (±115°) Corsa asse C - ° - 360° Traslazione rapida - m/min - 36 Velocità massima A/C - giri/min - 60/ 100 Mandrino Tipo di azionamento del mandrino - Mandrino motore incorporato Foro per il cono del mandrino Coppia nominale del mandrino elettrico - Nm - 72 Tavola girevole Dimensione tavola - mm - .630 Foro di riferimento asse rotante - mm - Φ50 H8 Scanalatura a T - mm - 7-18 × 80 Coppia continua A/C - Nm - 1290 ×2/600 Coppia massima A/C - Nm - 2400 ×2/ 1100 Cambio utensile Tipo - Tipo a catena Diametro massimo dell'utensile (pieno/dietro vuoto) - mm - Φ75/Φ120 Lunghezza massima dell'utensile - mm - Φ300 Peso massimo dell'utensile - Kg - 8 Sistema di controllo Sistema di controllo numerico - Siemens 840D Potenza motore assi X/Y/Z/A*2/C - kW - 4 .3/5 .2/4 .3/6 .25*2/4 .46 Coppia nominale del servomotore X/Y/Z - Nm - 27/36/27 Precisione Precisione di posizionamento A/C - arco-sec - 5 Precisione di ripetibilità A/C - arco-sec - 3 Altri - Specifiche della vite X/Y/Z - mm - 40/55/40 Specifiche delle guide X/Y/Z - mm - Rullo 45/45/45 Potenza - kW - 68 Aria compressa - Mpa - 0,6-0,8
