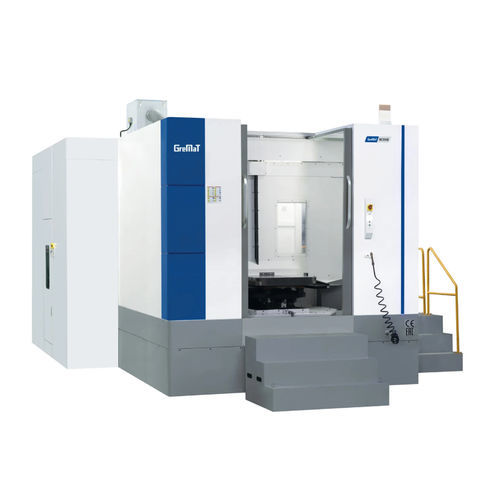

Centro di lavoro 3 assi MC800H

orizzontalea colonnaBT 50

La colonna montante con base a T è mobile come asse X e il piano di lavoro si muove come asse Z. Questo design corrisponde al concetto di design delle alesatrici di super precisione. La tavola di lavoro trasporta il pezzo al mandrino statico durante la lavorazione, massimizzando la rigidità e la precisione del mandrino. 1. L'analisi con il metodo degli elementi finiti (FEM) consente di ottimizzare il design della macchina e i vantaggi della struttura, garantendo al contempo la migliore rigidità della macchina. Fusione standard di meehanite con doppio trattamento di invecchiamento per un'affidabilità a lungo termine. 2. L'unità mandrino BT50-190 di grandi dimensioni offre un'ampia capacità di lavorazione, dal taglio pesante a bassa velocità alle applicazioni di taglio di precisione ad alta velocità. 3. Le guide lineari a rulli per impieghi gravosi di grandi dimensioni sono applicate su tutti i 3 assi per garantire un supporto rigido, uno scorrimento fluido, una precisione stabile e una manutenzione più semplice. 4. L'asse B del piano di lavoro indicizzato azionato da Sevo e il bloccaggio idraulico garantiscono una rapida velocità di indicizzazione e un'elevata rigidità di taglio. 5. Il piano di lavoro utilizza un accoppiamento curvilineo per un'indicizzazione di alta precisione. 6. Le staffe delle viti a ricircolo di sfere alle due estremità degli assi X-Y-Z sono precaricate per un azionamento e un posizionamento estremamente precisi. 7. Il design a gradini della base e della colonna della serie MC-H, in cui due guide lineari dell'asse X si trovano su piani orizzontali diversi, aumenta la rigidità e la stabilità del gruppo mandrino-testa-colonna. Tabella Area del piano di lavoro - mm - 800×800 Scanalatura a T (larghezza x n. x distanza) - mm - 5×22T×160 Capacità Naso del mandrino al tavolo - mm - 45-1145 Centro del mandrino alla colonna - mm - 150-1350 Mandrino Dimensioni del foro del mandrino - BT50-190 Alimentazione e magazzino Spostamento rapido degli assi X/Y/Z - m/min - 24 Capacità/tipo ATC - Disco - 40, *60
