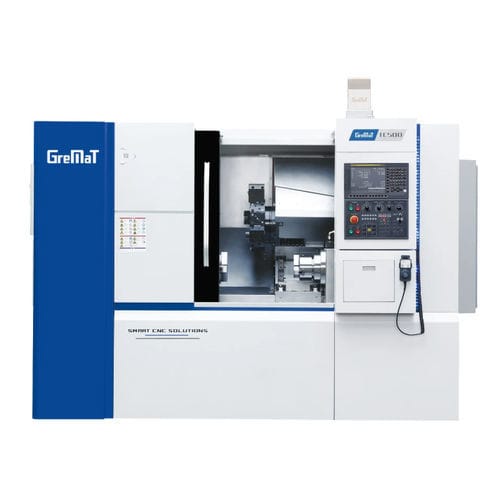

Centro di tornitura CNC TC500

4 assimultiassea due mandrini

Il TC500 adotta un'avanzata struttura a 45 gradi dell'asse Y che rappresenta la prestazione fondamentale di rigidità e compattezza. La TC500 offre una dimensione standard del mandrino di 8 pollici per il mandrino 1 e di 6 pollici per il mandrino 2. La specifica del sottomandrino consente la lavorazione continua di entrambe le superfici. La combinazione di utensili vivi azionati e della funzione dell'asse Y consente di eseguire lavorazioni integrate, dalla tornitura alla lavorazione di superfici secondarie e posteriori, e lavorazioni interpolate su più assi, consentendo l'integrazione dei processi. Il modello offre la tornitura a 2 assi e la fresatura ad asse Y con varie opzioni di mandrini e torrette. I clienti possono scegliere una "macchina unica" in grado di soddisfare in modo flessibile le proprie esigenze. Mandrino Mandrino idraulico / Mandrino a pinze - lnch - 8 Diametro del foro del mandrino - mm - Φ66 Diametro massimo del foro passante - mm - Φ52 Sottomandrino - Mandrino idraulico - pollici - 6 Diametro del foro del mandrino - mm - Φ55 Diametro massimo del foro passante - mm - Φ46 Asse Corsa asse B - mm - 400 Corsa asse Y - mm - 100 (±50) Vite a sfere asse X/Z1/Z2/Y - mm - 32×P08 / 32×P10 / 32×P10 / 32×P06 Avanzamento di taglio - m/min - 10 Torretta Tipo di torretta - BMT55 Dimensione del gambo dell'utensile OD - mm - 25×25 Dimensione del gambo dell'utensile di alesatura - mm - Φ40 Motore dell'utensile vivo - kW - 3,7/5,5 Velocità massima dell'utensile vivo - giri/min - 5000 *Contropunta Tipo di contropunta Servo programmabile Conicità del cannotto della contropunta - MT5 Corsa della contropunta - mm - 80-400
