Centro di tornitura CNC DT500ES-1500
3 assicon bancale inclinatoa due mandrini

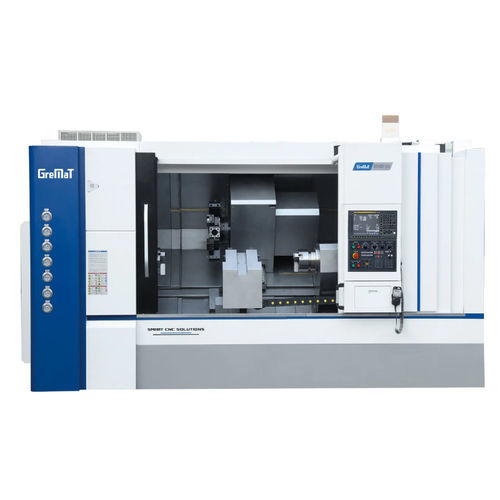

Centro di tornitura CNC - DT500ES-1500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 3 assi / con bancale inclinato / a due mandrini
Centro di tornitura CNC - DT500ES-1500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 3 assi / con bancale inclinato / a due mandrini
Centro di tornitura CNC - DT500ES-1500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 3 assi / con bancale inclinato / a due mandrini - immagine - 2
Centro di tornitura CNC - DT500ES-1500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 3 assi / con bancale inclinato / a due mandrini - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Numero di assi
3 assi
Struttura
con bancale inclinato
Numero di mandrini
a due mandrini
Testa del mandrino
A2-6, A2-5
Numero di utensili
12 utensili
Applicazioni
per uso intensivo
Diametro

460 mm, 650 mm
(18,11 in, 25,59 in)

Velocità di rotazione

4.000 rpm, 5.000 rpm
(25.132,741 rad.min-1, 31.415,927 rad.min-1)

Lunghezza della pelle

1.500 mm
(59 in)

Diametro di taglio massimo

320 mm
(13 in)

Corsa X

200 mm
(8 in)

Corsa Z

1.500 mm
(59 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

20 m/min

Potenza nominale

11 kW, 15 kW, 22 kW, 30 kW
(15 hp, 20,4 hp, 29,9 hp, 40,8 hp)

Lunghezza totale

4.200 mm
(165 in)

Larghezza totale

2.000 mm
(79 in)

Altezza totale

2.250 mm
(89 in)

Peso

7.500 kg
(16.535 lb)

Descrizione

Dotati di serie di guide lineari a rulli cilindrici per impieghi gravosi, vite a sfere precaricata di alta classe, cuscinetti NSK, mandrino DDS, lubrificazione centralizzata a olio, i DT500E-S/TN500-S/STL8-S sono progettati e costruiti in modo modulare utilizzando solo le parti e i materiali migliori per gestire con facilità le massime capacità. I doppi mandrini offrono la capacità di lavorare dalla materia prima ai pezzi finiti in un'unica configurazione. Insieme al sistema di carico automatico a braccio o al robot industriale, questa serie di macchine è in grado di realizzare l'automazione integrata di una singola macchina con grande affidabilità e super efficienza. Mandrino Mandrino idraulico - Pollici - 8 Diametro del foro del mandrino - mm - Φ66 Diametro massimo del foro passante - mm - Φ52 Sottomandrino - Mandrino idraulico - 6 Diametro del foro del mandrino - mm - Φ55 Diametro massimo del foro passante - mm - Φ46 Asse Corsa asse Y - mm - 140 (±70) Traslazione rapida asse Y - m/min - 12 ,*7 Torretta Tipo di torretta - BMT55 Dimensione gambo utensile OD - mm - 20 ×20 , *25 ×25 Dimensione del gambo dell'utensile di alesatura - mm - Φ40 Velocità massima dell'utensile vivo - rpm - 4000 ,*6000 Profondità di alesatura del mandrino secondario - mm - 120 , *90 Struttura Grado di inclinazione del letto - grado - 35 Tipo di guida - mm - LM

---
