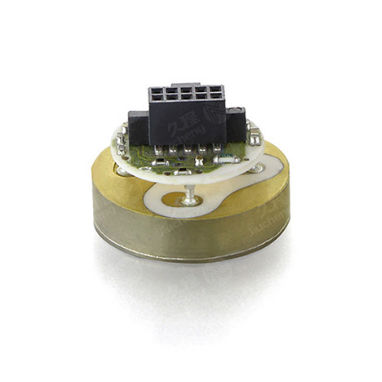

Sensore di pressione assoluta UCS2

capacitivoresistente alla corrosione

Sensore di pressione capacitivo ceramico UCS2 Principio di misura Il sensore di pressione capacitivo ceramico Ceracore UCS2 è Al2O3 (99,9 %), un materiale ceramico altamente resistente per molti gas e liquidi aggressivi. I componenti ceramici cilindrici (diaframma, corpo del misuratore) sono legati per formare un elemento sensore di pressione ad alta resistenza, ermeticamente sigillato. Con i sensori di pressione assoluta, il vuoto di 3,0 x 10-6 mbar creatosi nel processo di produzione fra il diaframma ed il corpo del contatore rimane permanentemente. Ciò permette di misurare la pressione relativa al vuoto. Con i sensori di pressione relativa, la parte posteriore del diaframma è ventilata, cioè questo sensore misura la pressione relativa alla pressione atmosferica. Elettricamente, l'elemento sensore rappresenta un condensatore a piastre la cui variazione di capacità è la dimensione per la variazione di pressione. Il processo di misura capacitivo soddisfa i più alti requisiti di risoluzione e riproducibilità. Insieme al comportamento senza isteresi del materiale Al2O3 , è la base per le eccellenti specifiche del sensore. Inoltre, il Ceracore UCS2/UC2 è una cella di misura a secco, cioè non c'è un diaframma di separazione o fluido di riempimento che possa influenzare la misura. Un ulteriore vantaggio del sensore capacitivo in ceramica è la sua elevata resistenza al sovraccarico. Dopo la rimozione del sovraccarico, esso ritorna nella posizione iniziale senza alcun danno o isteresi. Sensore capacitivo a secco in ceramica Materiale ceramico di base (99,9 % Al2O3) * Limite di sovraccarico estremamente elevato * Assolutamente resistente all'usura * Stabilità alle alte temperature * Elevata stabilità a lungo termine * Nessuna isteresi * Resistente alla corrosione
