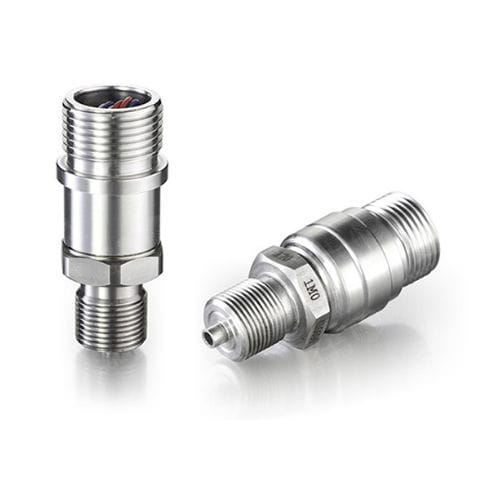

Trasduttore di pressione assoluta JC-CE01

a membranaanalogicofilettato

JC-CE01 Introduzione al trasduttore di pressione di zaffiro Il trasduttore di pressione in zaffiro JC-CE01 è composto da elementi isolanti a vetro singolo senza isteresi, fatica e creep; lo zaffiro ha un'ottima elasticità e proprietà isolanti (entro 1000°C), non è sensibile alle variazioni di temperatura, anche in condizioni di alta temperatura, ha buone caratteristiche di funzionamento; lo zaffiro ha una forte resistenza alle radiazioni; e i componenti sensibili ai semiconduttori in silicio-zaffiro, senza deriva p-n, possono essere utilizzati in una varietà di ambienti complessi. Il sensore di pressione in zaffiro è costituito da una doppia membrana: una membrana sensibile alla pressione e una membrana di misura. Alla membrana di misura in lega di titanio è saldata una membrana di misura in silicone eteroepitassiale sensibile alla deformazione del circuito di silicio su zaffiro. La pressione misurata viene trasmessa al diaframma di misura. Sotto l'azione della pressione, il diaframma di misura in lega di titanio genera una microdeformazione, che provoca una variazione dell'uscita del ponte, e l'entità della variazione è proporzionale alla pressione misurata. Questo sensore di pressione in zaffiro ha eccellenti caratteristiche di temperatura e resistenza al sovraccarico. JC-CE01 Caratteristiche del sensore di pressione dello zaffiro * Ampiamente gamma di pressione (0~40KPa~260MPa）) * Ampia gamma di temperature (65℃~150℃）) * Tipo di pressione: Gauge、absolute、negative * Elevata precisione, elevata stabilità * Leggero, economico, resistente alle radiazioni JC-CE01 Applicazione del trasduttore di pressione in zaffiro * Industria della navigazione e della costruzione navale * Aerospaziale * Industria petrolifera e chimica * Centrale elettrica, centrale nucleare * Controllo della pressione di processo industriale
