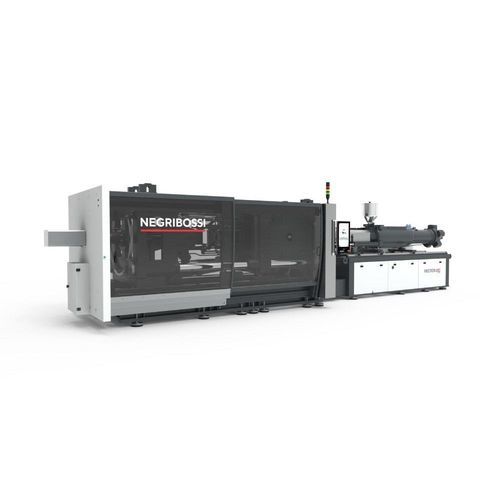

Pressa ad iniezione orizzontale VECTOR sT

servoidraulicaibridaper PVC

Panoramica La serie VECTOR sT è composta da presse per stampaggio a iniezione ibride con chiusura a ginocchiera a 5 punti, disponibili nei modelli 650, 800, 1100 e 1300 tonnellate. Le unità di iniezione da 4960 a 17000 presentano rotazione della vite azionata da motore idraulico. L'efficienza energetica è stata al centro del progetto, con integrazione della tecnologia servo‑pompa pensata per applicazioni di stampaggio a iniezione.

Controllore MOTUS Multi-Touch

• Sistema di navigazione gesture con swipe, scroll e zoom
• Oggetto virtuale per movimento assi basato sull'orientamento del gesto (brevetto in corso)
• Design moderno e sottile con ergonomia tipo smartphone
• Interfaccia personalizzabile
• Sequencer per creare cicli speciali
• Ricerca rapida per modifica parametri, editing grafico e analisi
• Nuove modalità operative: "step" e "in production"
• Allarmi intelligenti per gestione guasti
• Display multi‑touch 21,5" TFT LC a colori 1920x1080
• Connessioni PowerLink su Ethernet in tempo reale
• Trasmissione dati con velocità di comunicazione < 2 ms
• RFID per accessi esterni

Caratteristiche principali

• Controllo POWERLINK completamente digitale
• Unità di chiusura Smart Flex con ampio interasse per alloggiare stampi di grandi dimensioni
• Grandi corse dello espulsore
• Unità di iniezione robusta in linea
• Pressione sul materiale aumentata oltre il 15%
• Velocità di iniezione aumentata oltre il 25% con rigenerazione
• Preparazione AMICO 4.0

Settori chiave

• Stampaggio conto terzi
• Edilizia
• Movimentazione materiali
• Elettrodomestici

Tecnologie e automazione

• Capacità multicomponente/multimateriale
• Stampaggio PVC
• Stampaggio schiuma microcellulare (MuCell)
• Iniezione gas
• Integrazione robot

Caratteristiche - Unità di chiusura

• Chiusura a ginocchiera 5 punti
• Configurazione piastre Euromap o SPI
• Barre rinforzate
• Piastre mobili guidate da boccole autolubrificanti
• Piedini di supporto per la piastra mobile
• Regolazione motorizzata dell'altezza dello stampo
• Sistema di lubrificazione centrale automatico con pompa elettrica
• Profili di velocità in tre stadi per chiusura e apertura
• Pre‑alimentazione piastra mobile
• Chiusura/apertura governata in anello chiuso tramite valvola proporzionale
• Visualizzazione digitale della posizione piastra mobile sull'interfaccia operatore
• Controllo e lettura digitale della posizione del cross‑head
• Lettura digitale della forza di chiusura
• Auto‑regolazione spessore stampo e forza di chiusura
• Profilo di espulsione a due stadi con espulsione ripetuta regolabile in velocità, pressione e posizione
• Lettura digitale della posizione dell'espulsore
• Segnale di ritorno dell'espulsore
• Controllo programmabile per estrazione nuclei multipla
• Porta frontale azionata ad aria

Caratteristiche - Unità di iniezione

• Unità con cilindro idraulico in linea
• Motore elettrico per vite controllato da inverter vettoriale
• Controllo velocità motore in anello chiuso
• Unità di iniezione scorrevole su cuscinetti lineari
• Snodamento per facilitare rimozione e pulizia vite
• Sistema di cambio rapido camera
• Barile bimateriale
• Profilo vite universale adatto alla maggior parte dei termoplastici
• Unità azionata da due cilindri per perfetto centraggio dell'ugello
• Bande riscaldanti ceramiche con allarme temperatura
• Profili velocità e pressione di iniezione
• Passaggio a pressione di mantenimento in base a posizione vite, pressione idraulica o tempo
• Lettura digitale posizione vite sull'interfaccia
• Profilo velocità rotazione vite e ritardo regolabili
• Profilo contropressione regolabile con lettura digitale
• Decompressione prima e dopo la ripresa della vite
• Programmi di intrusione e auto‑purge
• Tramoggia in acciaio inox

Caratteristiche - Sistema idraulico

• Pompa a portata variabile con controllo proporzionale in anello chiuso
• Visualizzazione digitale della pressione del circuito idraulico
• Valvola proporzionale per movimento piastra
• Monitoraggio livello olio, temperatura e intasamento filtri
• Sistema controllo temperatura olio
• Valvola di arresto acqua di raffreddamento automatica
• Programma di preriscaldamento olio
• Filtri olio in mandata e/o ritorno
• Scambiatore di calore per raffreddamento olio
• Finestra serbatoio per facilitare la pulizia
• Indicatore livello olio

Caratteristiche - Sistema elettrico

• Quadro elettrico con protezione IP55
• Motori elettrici con avviamento diretto
• Interruttore principale interbloccato per prevenire apertura ad impianto energizzato
• Protezione sovraccarico per gruppi motopompa e circuiti ausiliari
• Fusibili e relè statici per controllo riscaldamento cilindro di plastificazione
• Inverter vettoriale per rotazione vite
• Ventola per circolazione aria nel quadro elettrico
• Indicatori LED su elettrovalvole e circuiti etichettati
• Conforme a standard Euromap o UL

Circuito di raffreddamento

• Flussimetro con circuiti indipendenti regolabili e indicazione temperatura/flusso (un circuito per raffreddamento gola, altri per il raffreddamento stampo)

Basamento

• Basamento ribassato ottimizzato per uso combinato con robot
• Opzione basamento rialzato per caduta pezzi
• Chiusure insonorizzate per gruppi motopompa
• Fori per supporti antivibrazione
• Vasca di raccolta olio lubrificazione

Dispositivi di sicurezza

• Costruita in conformità alla direttiva macchine applicabile e certificazione CE per i modelli interessati
• Conformità a EN 201 e ANSI/SPI B151.1-2007
• Sicurezze frontali e posteriori con doppio interblocco e dispositivi idraulici di sicurezza
• Monitoraggio del corretto funzionamento dei dispositivi di sicurezza elettrici e idraulici
• Protezione di spurgo ugello con interblocco

Specifiche tecniche

• Modelli disponibili: 650, 800, 1100 e 1300 tonnellate
• Taglie unità di iniezione: da 4960 a 17000
• Chiusura: ginocchiera 5 punti
• Controllo: MOTUS Multi‑Touch 21,5" 1920x1080 con bus PowerLink
• Idraulica: pompa a portata variabile in anello chiuso con controllo proporzionale; monitoraggio digitale pressioni e temperature
• Elettrico: componenti IP55, inverter vettoriale per vite, circuiti etichettati, conformità Euromap/UL
• Opzioni: estrazione core, soffi d'aria, valvola proporzionale d'espulsione, interfacce robot, vite/camera speciali, hot runner, iniezione gas, monitoraggio RJG, servizi AMICO e altro
