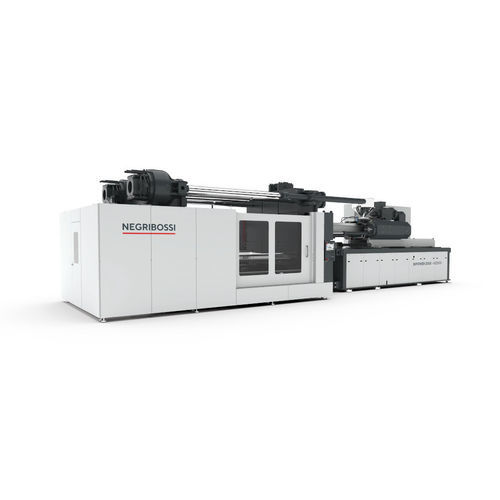

Pressa ad iniezione orizzontale BIPOWER

elettricaibridaelettrica ed idraulica

Panoramica
La serie BIPOWER comprende presse per stampaggio a iniezione ibride con chiusura a due piastre, disponibili con forze di chiusura di 1300, 1500, 2000, 2700, 3500, 4200 e 7000 tonnellate. Sono dotate di unità d'iniezione a vite a corsa alternata con rotazione elettrica della vite e design modulare su basamento ribassato per migliore accessibilità e integrazione robotica. Le capacità di iniezione vanno da 3.877 a 74.884 g PS per i modelli con singola unità e da 117.199 a 149.768 g PS per il modello da 7000 tonnellate con due unità d'iniezione.

Equipaggiamento standard / Punti chiave

• Controllo CanBus completamente digitale
• Chiusura a due piastre con ampio passo tra colonne e pistoni di chiusura sul piano mobile
• Lunga corsa dell'espulsore e profilo di espulsione a due stadi
• Unità d'iniezione a doppio cilindro con azionamento vite elettrico (inverter vettoriale)
• Movimenti sovrapponibili per ridurre il tempo ciclo
• Interfaccia operatore C-TOUCH con parametri di controllo completi
• Accesso remoto di assistenza wireless AMICO

Settori chiave

• Automotive
• Ambientale
• Edilizia
• Movimentazione materiali

Tecnologie & Automazione

• Multi-componente
• Stampaggio a iniezione PVC
• Stampaggio schiuma microcellulare
• Iniezione assistita da gas
• Integrazione robot e automazione

Unità di chiusura

• Design compatto a due piastre con elevata rigidità e minima deformazione
• Sistema di bloccaggio 'hydroblock' sul piano mobile e pistoni di chiusura
• Barre guida cromate e pattini di supporto estesi
• Configurazione piastra Euromap o SPI disponibile
• Guide lineari e laterali per il piano mobile; controllo automatico dello spessore dello stampo
• Lubrificazione centralizzata automatica tramite pompa elettrica
• Profili di apertura/chiusura in tre stadi; controllo proporzionale in anello chiuso
• Visualizzazione digitale posizione piano, forza di chiusura e posizione espulsore

Unità d'iniezione

• Unità d'iniezione a doppio cilindro su cuscinetti lineari
• Motore elettrico per vite con inverter vettoriale e controllo velocità in anello chiuso
• Unità basculante per agevolare rimozione e pulizia vite; sistema di cambio rapido canna
• Canna bimetallica; vite di uso generale (profili speciali su richiesta)
• Unità azionata da due cilindri per centraggio preciso della ugello
• Bande riscaldanti in ceramica con allarmi di temperatura; lettura digitale posizione vite e contropressione
• Profili di velocità/pressione di iniezione; passaggio a pressione di mantenimento per posizione, pressione o tempo
• Controllo decompressione, programmi di intrusion e auto-purge; tramoggia in acciaio inox

Sistema idraulico

• Pompa a portata variabile con controllo proporzionale in anello chiuso di portata e pressione
• Lettura digitale pressione circuito idraulico sull'interfaccia operatore
• Valvola proporzionale per movimento piano; monitoraggio livello olio, temperatura ed efficienza filtri
• Controllo temperatura olio e programma di preriscaldo; valvola di intercettazione acqua di raffreddamento
• Circuito off-line per filtrazione e raffreddamento; raffreddamento olio con scambiatore sul piano
• Finestra serbatoio per pulizia; indicatori livello olio ottici ed elettrici

Impianto elettrico

• Cabinet componenti elettrici con protezione IP55
• Motori con protezione termica e protezioni da sovraccarico
• Interruttore principale interbloccato che impedisce l'apertura sotto tensione
• Fusibili e relè per controllo riscaldatori canna; inverter vettoriale per rotazione vite
• Indicatori LED su valvole elettromagnetiche; circuiti elettrici etichettati
• Conforme a standard Euromap o UL

Circuito di raffreddamento (opzionale)

• Portata metri con circuiti regolabili indipendenti; indicazione temperatura e portata (un circuito per raffreddare la gola; gli altri per lo stampo)

Basamento

• Basamento ribassato per ottimizzare l'uso con robot
• Compartimento motore-pompa insonorizzato; fori di fissaggio antivibranti
• Canale di recupero olio di lubrificazione

Sicurezza

• Costruita in conformità alla Direttiva Macchine 2006/42/CE; certificazione CE
• Sistemi di sicurezza conformi a EN 201 e ANSI/SPI B151.1-2007
• Sicurezza anteriore/posteriore stampo con doppio interblocco e arresto di sicurezza idraulico
• Monitoraggio del corretto funzionamento dei dispositivi di sicurezza elettrici e idraulici; protezione purge ugello interbloccata

Controllo — C-TOUCH

• Pannello touch con tecnologia resistiva; display 15" XGA a colori (1024 x 768), IP52
• Comunicazione Fast Powerlink (Ethernet); autocalibrazione I/O; interfaccia USB
• Funzioni di controllo processo: multi-stage iniezione/mantenimento/contropressione, controllo in anello chiuso velocità/pressione, calcolo automatico shot, controllo PID temperature
• Archivio interno >500 stampi; blocco password e funzioni diagnostiche/produzione

Opzione Smart Energy
L'opzione Smart Energy integra un motore elettrico a regime variabile con controllo in anello chiuso in parallelo alla pompa a cilindrata variabile. Il controller ottimizza regime e cilindrata per fornire il volume d'olio richiesto in modo efficiente; nelle fasi inattive il motore può scendere a basso regime (es. 600 RPM) per risparmi energetici. Vantaggi: consumo paragonabile alle macchine totalmente elettriche a seconda del ciclo, riduzione del rumore, maggiore precisione del peso getto e vita utile superiore dei componenti idraulici.

Opzioni disponibili

• Tiranti nucleo / soffiaggio aria (MP/FP)
• Valvola proporzionale per espulsione idraulica
• Interfacce robot E17 / E12 / E67 o robot integrato
• Viti e barili speciali (resistenti a usura/corrosione, miscelazione, barriera, bassa compressione)
• Rivestimenti barile, ugelli estesi e zone addizionali ugello
• Valvole a taglio stampo idrauliche/pneumatiche; ugelli di chiusura idraulici
• Canale caldo integrato; interfaccia trasduttore pressione stampo; interfaccia gas-iniezione
• Registrazione dati; interfaccia RJG; servizi AMICO

Mercati / Applicazioni

• Parti di grandi dimensioni
• Automotive
• Edilizia
• Industriale
• Elettrodomestici e articoli per la casa
• Aerospaziale
• Stampaggio tecnico
• Contenitori

Specifiche tecniche

• Serie: BIPOWER
• Forze di chiusura disponibili: 1300, 1500, 2000, 2700, 3500, 4200, 7000 tonnellate
• Capacità di iniezione (g PS): 3.877–74.884 (unità singola)
• Modello 7000 t (due unità): 117.199–149.768 g PS
• Controller: C-TOUCH, 15" XGA (1024 x 768)
• Controllo standard: CanBus completamente digitale
• Smart Energy: motore RPM variabile; riduzione RPM in fasi di attesa
• Sicurezza & Norme: Direttiva macchine 2006/42/CE; certificazione CE; conformità EN 201 e ANSI/SPI B151.1-2007
