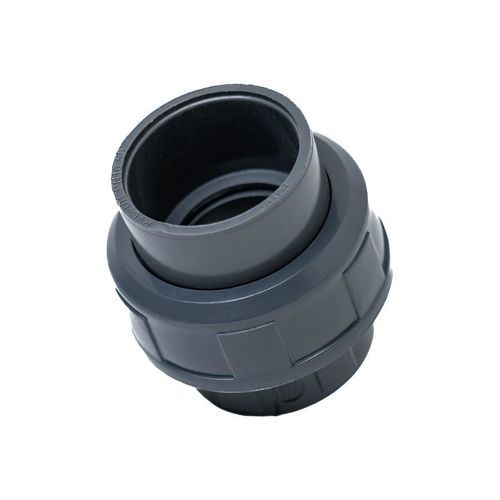

Rete tubiera di accoppiamento UN83 series

unionein PVC-Uper guarnizioni O-ring

Panoramica del prodotto
Il UN83 è un'unione con O-ring progettata per sistemi di tubazioni a pressione in U-PVC. Questo raccordo liscio imperiale offre una connessione smontabile e sigillata tra tubi; la tenuta è garantita da un O-ring dedicato. Il prodotto fa parte della gamma U-PVC PRESSURE FITTINGS ed è disponibile in più misure imperiali.

Applicazioni

• Impianti industriali e commerciali di tubazioni a pressione in U-PVC
• Sistemi di distribuzione e trattamento dell'acqua
• Linee di irrigazione e agricole a pressione
• Tubazioni di processo che richiedono raccordi imperiali lisci e unioni smontabili

Caratteristiche principali

• Materiale: raccordi a pressione in U-PVC
• Tipo: unione imperiale liscia con tenuta a O-ring
• Progetto smontabile per manutenzione e ispezione
• Disponibile nelle misure da 1/2 in a 4 in (serie imperiale)
• Compatibile con i codici O-ring specificati per una tenuta affidabile

Dati tecnici

• Codice prodotto (serie): UN83
• Denominazione: UNION WITH O-RING BS
• Tipo: IMPERIAL PLAIN FITTINGS
• Campi dimensionali chiave per variante: d (imperial), L (mm), Z1, Z2, G1, E, codice O-Ring, class, Gr, Pack, Box
• Varianti (codice | d | L | Z1 | Z2 | G1 | E | O-Ring | class | Gr | Pack | Box):
• UN83N0200 | d: 1/2 in | L: 16 mm | Z1: 3 | Z2: 10 | G1: 1 in | E: 42 | O-Ring: 4081 | class: E | Gr: 41 | Pack: 180 | Box: S
• UN83N0250 | d: 3/4 in | L: 19 mm | Z1: 3 | Z2: 10 | G1: 1 1/4 in | E: 52 | O-Ring: 4112 | class: E | Gr: 67 | Pack: 220 | Box: M
• UN83N0320 | d: 1 in | L: 22 mm | Z1: 3 | Z2: 10 | G1: 1 1/2 in | E: 59 | O-Ring: 4131 | class: E | Gr: 90 | Pack: 150 | Box: M
• UN83N0400 | d: 1 1/4 in | L: 26 mm | Z1: 3 | Z2: 12 | G1: 2 in | E: 72 | O-Ring: 6162 | class: E | Gr: 135 | Pack: 80 | Box: M
• UN83N0500 | d: 1 1/2 in | L: 31 mm | Z1: 3 | Z2: 14 | G1: 2 1/4 in | E: 79 | O-Ring: 6187 | class: E | Gr: 206 | Pack: 120 | Box: L
• UN83N0630 | d: 2 in | L: 38 mm | Z1: 3 | Z2: 18 | G1: 2 3/4 in | E: 96 | O-Ring: 6237 | class: E | Gr: 360 | Pack: 60 | Box: L
• UN83N0900 | d: 3 in | L: 51 mm | Z1: 5 | Z2: 18 | G1: 4 in | E: 134 | O-Ring: 6362 | class: E | Gr: 777 | Pack: 24 | Box: L
• UN83N1100 | d: 4 in | L: 61 mm | Z1: 5 | Z2: 18 | G1: 5 in | E: 163 | O-Ring: 6450 | class: E | Gr: 1150 | Pack: 12 | Box: L

Informazioni per l'ordine

• Ordinare tramite codice prodotto (UN83Nxxxx) per identificare direttamente la misura e il confezionamento.
• Confermare il codice O-ring e il confezionamento (Pack / Box) al momento dell'ordine.
• Contattare il fornitore per verificare la compatibilità con gli schedule tubazioni e gli accessori di installazione.

Produttore
U-PVC PRESSURE FITTINGS
