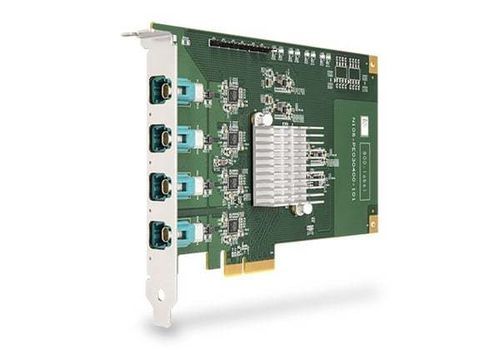

Scheda di comunicazione PCI-Express laser PCIe-AE304bp

a radiofrequenzadigitale

Panoramica
Il PCIe-AE304bp è una scheda PCIe half‑length a singolo slot, senza ventola e con ampia temperatura di esercizio, che offre quattro porte Automotive Ethernet 100/1000BASE-T1 native per sistemi di test in-vehicle, validazione e edge computing. Si collega direttamente a sensori ad alta larghezza di banda come LiDAR e radar senza convertitori esterni.

Introduzione
100/1000BASE-T1 fornisce un backbone di comunicazione scalabile, leggero e salvaspazio per lo sviluppo ADAS e la validazione della guida autonoma. Grazie al cablaggio a coppia singola e ai connettori H‑MTD con blocco, BASE‑T1 riduce la complessità del cablaggio e abilita collegamenti ad alta velocità per sensori ad alto carico di dati. PCIe-AE304bp è progettata per piattaforme di test e sistemi edge che richiedono connettività deterministica e sincronizzazione temporale precisa.

Progettazione e integrazione
La scheda integra quattro PHY Marvell 88Q2221M e supporta l'operazione 100/1000BASE-T1 configurabile via software con impostazioni master/slave flessibili. Richiede una linea host PCIe Gen2 x4 in uno slot x4 standard e si installa direttamente in sistemi x86 senza convertitori esterni. Il connettore H‑MTD bloccabile riduce le disconnessioni dovute alle vibrazioni. Il supporto IEEE 1588 PTP consente sincronizzazione temporale sub‑microsecondo con i sensori connessi.

Caratteristiche principali

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 tramite connettori H‑MTD
• Interfaccia PCI Express Gen2 x4
• Form‑factor scheda PCIe singolo slot, half‑length
• Funzionamento fanless da -25°C a 70°C
• Pronta per driver; 1000/100BASE‑T1 configurabile via software (master/slave)
• Supporto Linux verificato (Ubuntu)

Specifiche
Interfaccia bus: PCI Express Gen2 x4
PHY: 4× Marvell 88Q2221M supportano velocità di collegamento 100/1000 Mbps
Porte: 4 porte H‑MTD 100/1000BASE‑T1
Cavo: Supporta fino a 15 m di cavo twisted pair non schermato (UTP)
Tipo connettore H‑MTD: codice Z
Dimensioni: 167,7 mm (L) × 111 mm (A)
Temperatura di esercizio: -25°C a 70°C (fanless)
Temperatura di stoccaggio: -40°C a 85°C
Umidità: 10% a 90% senza condensa
EMC: CE / FCC Classe A (EN 55032 & EN 55035)

Configurazioni host verificate
Sistemi operativi verificati: Ubuntu 20.04 / 22.04 / 24.04
Nota sistema: PCIe-AE304bp è progettata per operazioni a bassa latenza con buffering minimo. Le impostazioni BIOS, la configurazione dello slot PCIe e la scelta di OS/archiviazione possono influire sulla stabilità; consultare le configurazioni verificate per l'integrazione in sistemi di test o edge.

Informazioni d'ordine
PCIe-AE304bp — Scheda PCIe Automotive Ethernet 4 porte 100/1000BASE‑T1 802.3bw/bp
