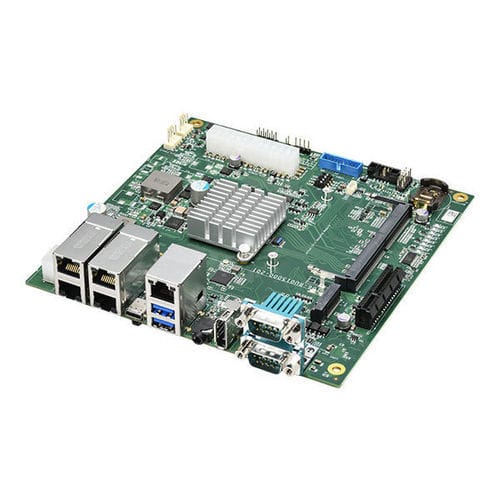

Carrier board mini-ITX Jemii-150 series

Edge AIindustriale

Introduzione
La serie Jemii-150 è una scheda carrier Mini-ITX per moduli NVIDIA Jetson Orin NX e Orin Nano, progettata per semplificare l'integrazione nelle applicazioni industriali di edge AI. Offre allineamento BSP con il Jetson Orin Nano Dev Kit e supporta il flashing diretto tramite NVIDIA SDK Manager per agevolare la portabilità e la migrazione del software. Il formato Mini-ITX consente l'uso di chassis, soluzioni termiche e alimentazioni standard per un'integrazione meccanica semplice.

Caratteristiche principali

• Formato Mini-ITX (170 mm x 170 mm)
• Supporta i moduli NVIDIA Jetson Orin NX e Orin Nano (Super Mode abilitato)
• Allineamento BSP con Orin Nano Dev Kit; pronto per flashing via NVIDIA SDK Manager
• 4x GbE gestiti da Intel® I350-AM4 con capacità PoE++ + 1x GbE fornito dal modulo
• 1x slot di espansione PCIe Gen3 x4 e 1x M.2 M-key 2280 (PCIe Gen4 x1) per NVMe

Panoramica / Capacità industriali
Progettata per applicazioni industriali di edge AI, la Jemii-150 opera in un ampio intervallo di temperature da -25°C a 70°C. Le opzioni di alimentazione variano in base alla variante: ingresso 9–32 V DC (Jemii-150D-PoE) o supporto ATX standard (Jemii-150A e Jemii-150A-PoE). Le I/O includono un budget PoE++ condiviso, I/O digitali isolati, porte seriali configurabili via hardware e uno slot PCIe per estendere le funzionalità. Alcune varianti includono Allxon per la gestione remota out-of-band (OOB) e la Jemii-150D-PoE aggiunge CAN 2.0 per integrazioni AMR/logistica autonoma.

Riepilogo interfacce (selezionate)
Processore: NVIDIA Jetson Orin™ NX SOM o NVIDIA Jetson Orin™ Nano SOM
Memoria: 16GB/8GB LPDDR5 @ 3200 MHz sul SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz sul SOM (Orin Nano)
Ethernet: 4x GbE (Intel® I350-AM4, compatibile PoE++) + 1x GbE dal modulo Jetson
Capacità PoE: IEEE 802.3bt PoE++ Tipo 3/4 PSE conforme; fino a 90W per porta, budget totale 100W; retrocompatibile con 802.3at e 802.3af PD
USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C
Seriale: 1x RS-232/422/485 configurabile via hardware (pannello) + 1x RS-232 (header interno su alcune varianti)
Video: 1x DisplayPort 1.2
I/O digitali: 3x DI isolate + 3x DO isolate
Audio: 1x jack 3,5 mm (mic-in / speaker-out)
Archiviazione: 1x M.2 M-key 2280 (PCIe Gen4 x1) per NVMe SSD
PCIe: 1x slot PCIe Gen3 x4
I2C: 1x I2C (header pin 2.54 mm)
CAN Bus: 1x CAN 2.0 (header interno) — solo su Jemii-150D-PoE
Ventole: 2x connettori ventola (2.54 mm) + 1x connettore ventola modulo Orin (1.25 mm)
Frontale / Varie: connettore pannello frontale; selettore ATX/AT via jumper; UART di debug; pin 5V e massa interni

Alimentazione / Meccanica / Ambientale
Alimentazione: Jemii-150D-PoE: 9–32 V DC; Jemii-150A-PoE: ATX + PCIe 6-pin; Jemii-150A: ATX
Dimensioni: Mini-ITX 170 mm x 170 mm
Peso: approx. 200 g
Temperatura di esercizio: -25°C a 70°C
Temperatura di stoccaggio: -40°C a 85°C
EMC / Certificazioni: CE / FCC Classe A (EN 55032 & EN 55035)

Informazioni per l'ordinazione (varianti)

• Jemii-150D-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, ingresso 9–32 V DC
• Jemii-150A-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, supporto ATX + ATX 6-pin
• Jemii-150A: carrier Mini-ITX Jetson, 5x GbE e PCIe, supporto ATX
• Jemii-150A-PoE-Box: Jemii-150A-PoE con chassis Mini-ITX selezionato e alimentazione Flex ATX
• Jemii-150A-Box: Jemii-150A con chassis Mini-ITX selezionato e alimentazione Flex ATX

Accessori opzionali (esempi)

• AccsyBx-Orin NX/Nano Cooler — kit di raffreddamento per modulo Orin NX/Nano
• PS-250W-ATX — adattatore di alimentazione Flex ATX 250W per Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — adattatore AC-DC 160W (20V 8A) per Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — cavo 10-pin femmina a DB9 maschio, 20 cm

Specifiche tecniche

• Formato: Mini-ITX (170 mm x 170 mm)
• Moduli supportati: NVIDIA Jetson Orin NX e Orin Nano (Super Mode abilitato)
• Compatibilità SOM: allineato BSP con NVIDIA Jetson Orin Nano Dev Kit; supporta flashing tramite NVIDIA SDK Manager
• LAN: 4x GbE (Intel I350-AM4) + 1x GbE dal modulo Jetson
• PoE: IEEE 802.3bt Tipo 3/4 PSE; fino a 90W per porta; budget totale 100W
• Espansione: 1x PCIe Gen3 x4; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C; 2x header USB 3.2 Gen1 interni
• Seriale: RS-232/422/485 configurabile via hardware; header RS-232 interno su alcune varianti
• DIO: 3x DI isolate, 3x DO isolate
• Audio: mic-in e speaker-out via jack 3,5 mm
• CAN (variante): CAN 2.0 (Jemii-150D-PoE)
• Opzioni di alimentazione: 9–32 V DC (Jemii-150D-PoE) o ATX (Jemii-150A / A-PoE)
• Temp. esercizio: -25°C a 70°C; Temp. stoccaggio: -40°C a 85°C
• Peso: ~200 g
• EMC: CE / FCC Classe A secondo EN 55032 & EN 55035
• Gestione varianti: Jemii-150A / Jemii-150A-PoE includono Allxon OOB remote management; Jemii-150D-PoE aggiunge CAN per casi d'uso AMR
