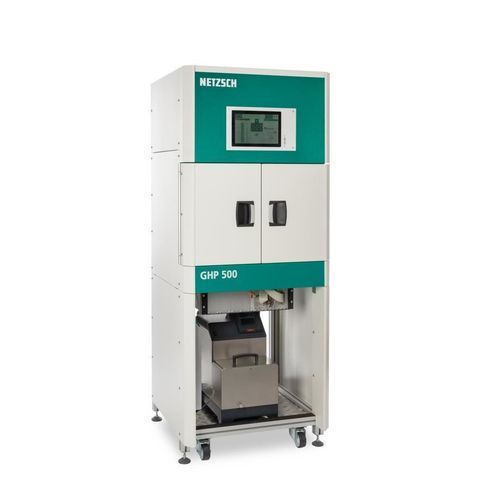

Piastra riscaldante da laboratorio GHP 721-500 mm

elettricarinfrescantedigitale

Panoramica
Il sistema GHP 721 è uno strumento da armadio per la misura stazionaria della conduttività termica di provini spessi. Scheda singola integrata (Windows), software Lambda opzionale e display touch a colori ad alta risoluzione consentono il controllo del sistema, l'acquisizione dati e la loro valutazione. NETZSCH TAURUS Instruments GmbH è specializzata in strumenti per la misura della conduttività termica di materiali da costruzione e isolanti.

Funzioni principali

• Guarded Hot Plate per misure assolute in regime stazionario della conduttività termica
• Modalità di misura a 1 o 2 campioni
• SBC integrato (Windows) e software Lambda per controllo e analisi
• Display touch a colori ad alta risoluzione
• Sollevamento motorizzato della piastra superiore per agevole gestione dei campioni
• Misura digitale dello spessore del campione e della pressione di contatto
• Varie dimensioni di piastra riscaldante (es. 100×100 mm fino a 300×300 mm) e area di prova fino a 500×500 mm
• Camera di prova completamente isolata
• Interfacce: RS232, USB, Gigabit Ethernet per periferiche e connessione PC
• Regolazione integrata riscaldamento/raffreddamento per piastre calde e fredde

Norme / Metodo
Il sistema è progettato secondo norme consolidate per la guarded hot plate e metodi correlati (ISO 8302, ASTM C177, norme EN e DIN). Supporta misure con una differenza di temperatura ΔT definita tra piastra calda e piastra fredda e minimizza le perdite termiche laterali tramite l'anello di guardia.

Accessori / Opzioni

• Adattatori per campioni per modalità 1 o 2 campioni
• Materiali di riferimento per calibrazione e controllo qualità
• Scelta delle dimensioni e forme delle piastre riscaldanti (quadrata/rettangolare)
• Pacchetti estesi di interfacce e connettività PC

Dati tecnici (estratto)

• Serie / modello: GHP 721
• Intervallo conduttività termica λ: ca. 0,005 – 2,0 W/(m·K) a seconda di materiale e spessore
• Area di prova / dimensione campione: fino a 500 mm × 500 mm (a seconda della piastra)
• Dimensioni piastra riscaldante: es. 100×100 mm fino a 300×300 mm
• Spessore campione: 1-campione: 15–200 mm; 2-campioni: 2×15–100 mm
• Intervalli di temperatura: piastra fredda −15 °C a 60 °C; piastra calda −5 °C a 70 °C
• Dimensioni (AxLxP): 186 × 75 × 75 cm
• Alimentazione: 110–230 V, 50/60 Hz
• Peso: circa 192 kg
• Interfacce: RS232, USB, Gigabit Ethernet

Nota applicativa
La Guarded Hot Plate è il metodo di riferimento stazionario per la determinazione della conduttività termica di provini spessi. Esempi di applicazione: confronto tra materiali isolanti, ottimizzazione dell'isolamento di serbatoi criogenici e valutazione di ponti termici.
