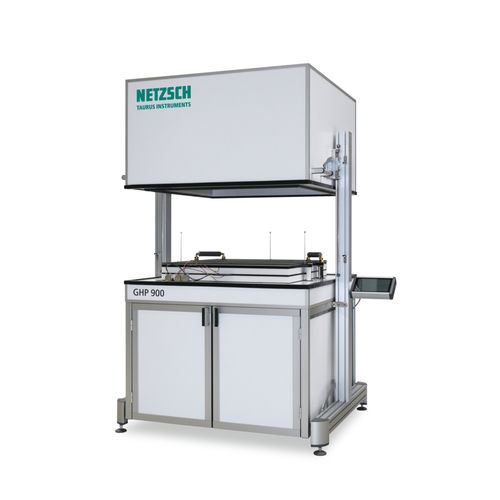

Piastra riscaldante da laboratorio GHP 721-900 mm

automaticarinfrescantedigitale

Panoramica del prodotto
Piastra riscaldata protetta GHP 721-900 mm progettata per ricerca e sviluppo con piastre riscaldanti personalizzabili e camera di prova con caricamento dall'alto. Consente l'inserimento di provini pesanti o complessi senza danneggiare le piastre di misura. Acquisizione dati e controllo tramite unità desktop esterna Lambda Control e PC con Windows e software Lambda. NETZSCH TAURUS Instruments GmbH è specializzata in strumenti per la misura della conducibilità termica di materiali da costruzione e isolamento.

Punti salienti

• Metodo Guarded Hot Plate per la caratterizzazione termica assoluta dei materiali isolanti.
• Accoglie provini di grandi dimensioni (camera 900 mm x 900 mm) e piastre riscaldanti di dimensioni variabili.
• Camera con caricamento superiore/inclinabile per l'inserimento sicuro di campioni pesanti o voluminosi.
• Adatta a provini spessi, ad alta densità e componenti compositi.

Applicazioni

• R&S e controllo qualità per isolanti, materiali da costruzione e vetro isolante.
• Caratterizzazione di provini spessi, assemblaggi stratificati e grandi parti strutturali.
• Selezione dei materiali e test delle prestazioni termiche in laboratorio e supporto alla produzione.

Metodo
Il metodo Guarded Hot Plate misura la conducibilità termica in regime stazionario (λ, W/(m·K)) stabilendo una differenza di temperatura controllata ΔT tra una piastra riscaldata e piastre fredde attraverso lo spessore del provino. L'anello di protezione è mantenuto alla temperatura della piastra calda per minimizzare le perdite di calore laterali.

Norme

• ISO 8302, ASTM C177
• EN 1946-2, EN 12664, EN 12667
• DIN EN ISO 8497 (metodi correlati a tubo caldo protetto)

Caratteristiche tecniche e usabilità

• Inserimento del provino dall'alto per evitare danni alle piastre di misura.
• Regolazione motorizzata della piastra superiore e misura integrata di spessore/pressione.
• Controllo in rete e registrazione dati tramite software Lambda.
• Dimensioni piastre riscaldanti personalizzabili e sistemi di raffreddamento opzionali.

Dati tecnici (indicativi)
Intervallo di misura: 0,005 a 2,0 W/(m·K)
Ingombro camera/provano: 900 mm x 900 mm; varianti piastre riscaldanti 200 mm x 200 mm a 500 mm x 500 mm
Spessore provino: singolo 15–280 mm; modalità due provini 2×15–140 mm
Intervallo di temperatura: piastra fredda -10 °C a 60 °C; piastra calda 0 °C a 70 °C

Caratteristiche chiave

• Progettato per provini spessi e ad alta densità entro i limiti della camera specificata.
• Modalità di misura a uno o due provini secondo ISO 8302.
• Opzioni: piastre riscaldanti su misura, unità di raffreddamento, software Lambda per controllo e analisi.
