Sistema di test termico TDP 909 T3

per costruzioneper il settore edileper edifici

Panoramica
Il TDP 909 T3 è un sistema di prova per fuoco su coperture progettato per eseguire il Metodo di Prova 3 secondo DIN CEN/TS 1187. Valuta assemblaggi di coperture multistrato sotto esposizione combinata di vento e radiazione utilizzando campioni rappresentativi (dimensioni minime 1,2 m × 3,0 m).

Scopo e norme
Progettato per eseguire il Metodo di Prova 3 della DIN CEN/TS 1187, il sistema valuta:

• La propagazione del fuoco sulla superficie del tetto
• La propagazione del fuoco all'interno della struttura del tetto
• La penetrazione del fuoco attraverso la copertura
• La comparsa o la caduta di materiale incandescente o fuso

Progettazione del sistema e condizioni di prova

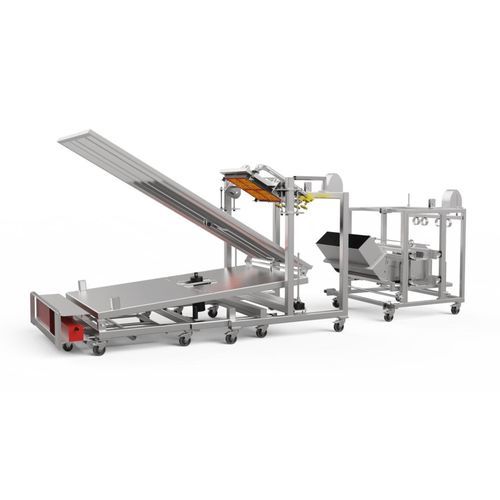

Il banco prova integra dispositivi incendiari, un generatore di vento e un riscaldatore radiante sovrastante per riprodurre le condizioni di esposizione richieste dal Metodo 3. Un dispositivo del vento genera un flusso d'aria definito parallelo al campione mentre il riscaldatore radiante garantisce una distribuzione simmetrica del flusso termico sulla superficie del campione.

Gestione dei campioni e regolazioni
Il telaio del campione è inclinabile per testare pendenze del tetto. Il telaio è montato su un carrello portacampione e il suo angolo è regolabile in continuo (0–50°). La base del dispositivo del vento è mobile per il corretto posizionamento rispetto al campione; l'altezza del riscaldatore radiante è regolabile sul telaio di prova.

Riscaldamento e accensione
Il pannello radiante è composto da quattro elementi radianti quadrati (300 mm × 300 mm ciascuno), resistenti al calore fino a 900 °C, montati su un telaio basculante a 45° con regolazione dell'altezza e dotati di quattro elettrodi di accensione. Il gas è fornito al pannello tramite l'unità di misura e controllo.

Controllo e funzionamento
Un'unità di misura e controllo con display touch guida l'operazione. I componenti individuali (generatore di vento, pannello radiante, accensione, meccanismi di posizionamento e movimento) possono essere controllati manualmente in qualsiasi momento. Accessori per la calibrazione sono inclusi nella fornitura standard.

Campione di prova e campo di applicazione
Si testano assemblaggi di coperture rappresentativi, inclusi strati multipli, isolamento termico esistente e barriere al vapore. Dimensioni minime tipiche: larghezza 1,2 m × lunghezza 3,0 m. Il sistema è idoneo a valutare propagazione superficiale, propagazione interna, penetrazione e caduta/combustione di detriti sotto esposizione combinata di vento e radiazione.

Caratteristiche principali

• Telaio di base mobile in acciaio inox e sistema carrello per pannello radiante e portacampione
• Costruzioni trave in acciaio massiccio con meccanismo di rotazione per il pannello radiante
• Riscaldatore radiante: 4 elementi quadrati (300 mm × 300 mm), resistente a 900 °C, montato su telaio basculante 45° con regolazione dell'altezza e quattro elettrodi di accensione
• Alimentazione a gas propano del pannello radiante tramite unità di misura e controllo
• Telaio mobile separato per il generatore di vento e l'instradamento dei tubi del gas
• Ventola integrata per la simulazione del vento richiesta da T3
• Unità di misura e controllo con display touch per la guida all'uso
• Controllo manuale individuale di tutti i componenti in qualsiasi momento
• Accessori di calibrazione inclusi

Note
Il Metodo di Prova 3 richiede l'uso congiunto di dispositivi incendiari, vento e riscaldatore radiante. Il TDP 909 T3 fornisce le caratteristiche meccaniche e di controllo per eseguire questi test in condizioni definite e riproducibili conformemente alla norma di riferimento.
