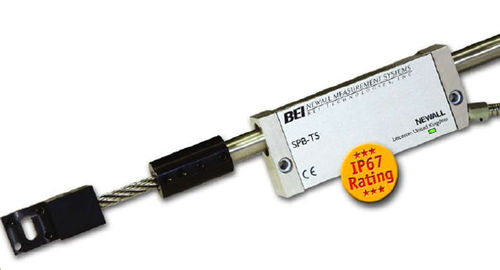

Encoder lineare assoluto SPB-TT/TS

induttivosigillato5 V DC

Gli encoder lineari Newall SPB sono stati progettati specificamente per soddisfare le esigenze dell'industria delle presse piegatrici. Gli encoder economici di Newall offrono una durata insuperabile, con un'elevata resistenza agli urti, alle vibrazioni e alla contaminazione. - Fino a ±3 mm di tolleranza per il movimento radiale dovuto alla deflessione della pressa piegatrice - Sistema induttivo senza ottica che si guasta o si contamina - Disponibile con indicatore di riferimento singolo o periodico - Meccanismo di montaggio autoallineante in attesa di brevetto - Uscita differenziale RS422 in quadratura - Installazione semplice; nessuna parte in movimento - Completamente sigillato, grado di protezione IP67 - Resiste a urti e vibrazioni Specifiche tecniche Grado di precisione - ± 10µm (± 0,0004in) Lunghezza complessiva - Corsa + 277,5 mm (10,93 pollici) Intervallo di temperatura di conservazione - da -20 a 70ºC (da -4 a 158ºF) Intervallo di temperatura di funzionamento - da 0 a 55ºC (da 32 a 131ºF) Conformità EMC - BS EN 50081-2 e BS EN 50082-2 Forza di movimento - <5N Livello di protezione dall'ingresso - IP67, completamente sommergibile (IEC 529) - Superiore a NEMA 6 Vibrazioni (55-2000Hz) - 30g / 294m/s2 (IEC 68-2-27) Urti (11ms) - 100g / 980m/s2 (IEC 69-2-6) Segno di riferimento - SPB-TS = 4, ogni 50,8 mm dall'estremità della scala SPB-TT = Periodico ogni 12,7 mm lungo la corsa Alimentazione - 5VDC ± 5% <85mA Acc. massima / Dec. / Dec. - 10g / 100m/s Velocità di traslazione massima - 1m/s Tipo di uscita - RS422 Differenziale in quadratura Risoluzioni (µm/m) - 1µm, 5µm o 10µm Tolleranza di allineamento del montaggio - ± 3 mm (chiuso a pressione)
