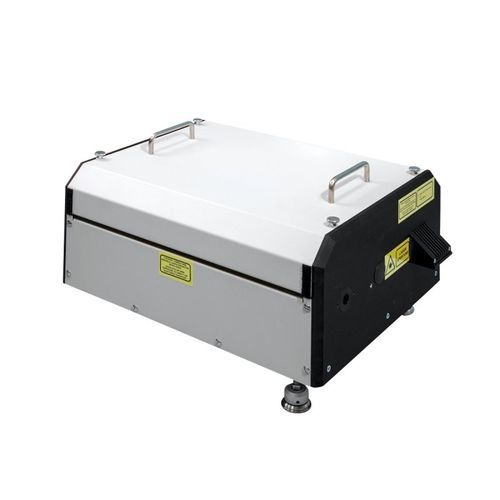

Miscelatore di frequenza MixTrain

MixTrain è un dispositivo autonomo avanzato che consente la miscelazione a somma o a differenza di frequenza di fasci laser CW a frequenza singola in cristalli periodicamente polarizzati. L'elevata efficienza di miscelazione è ottenuta grazie al controllo di precisione della temperatura, per garantire una corrispondenza quasi-fase ottimale sull'intero intervallo di sintonizzazione del Matisse®. Se abbinato a un laser a fibra ad alta potenza, è possibile ottenere facilmente una potenza di somma frequenza superiore a 2 W. Gamma di lunghezze d'onda in ingresso da 690 a 1020 nm Scelta della gamma di uscita da 422-670 nm per SFM e 1,1-4,2 μm per DFM Montaggio del cristallo stabilizzato in temperatura per la massima efficienza di conversione e stabilità della potenza di uscita Soluzione interamente a stato solido che fornisce un'uscita sintonizzabile nel visibile CW e nel vicino e medio IR Caratteristiche Corrispondenza quasi-fase in cristalli polarizzati periodicamente Il MixTrain utilizza la corrispondenza quasi-fase in cristalli a polarità periodica per la miscelazione a somma o differenza di frequenza di due laser cw. Il sistema utilizza uno stadio di traslazione controllato da un motore per cambiare il periodo del cristallo e un forno stabilizzato in temperatura in grado di riscaldare fino a 180 °C. Sono incluse tutte le ottiche per il modellamento del fascio, il controllo della polarizzazione, la combinazione e la separazione del fascio. Un diodo ottico isola l'ingresso del laser a fibra dalle riflessioni posteriori dell'impianto. I cristalli di miscelazione a polarizzazione periodica sono montati in una configurazione rimovibile per consentire l'utilizzo di lunghezze d'onda alternative in ingresso alla fibra. I cristalli di miscelazione sono alloggiati in un forno a temperatura stabilizzata con controllo motorizzato, che consente la sintonizzazione a mani libere su >100 nm dello spettro visibile. La miscelazione a somma frequenza fornisce lunghezze d'onda visibili da 480 a 670 nm.
