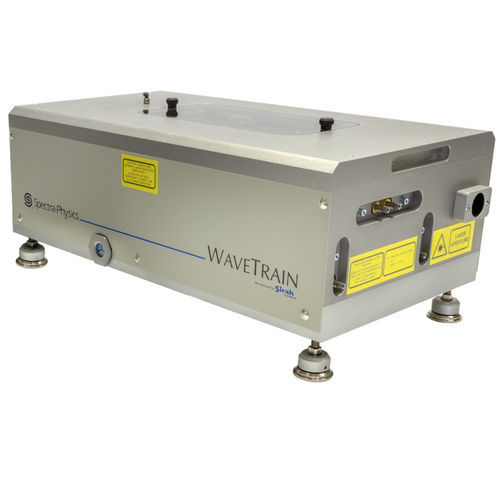

Duplicatore di frequenza WaveTrain® 3D

Basse perdite di cavità ed elevate efficienze di raddoppio Scansioni continue di 65 GHz a 10 GHz al secondo Blocco cavità e corpo sigillati con regolazioni esterne esterni impediscono la contaminazione delle ottiche Solo due specchi premontati per una rapida sostituzione di lunghezze d'onda Basse perdite di cavità ed elevate efficienze di raddoppio Design della cavità brevettato WaveTrain 3D WaveTrain 3D è un dispositivo autonomo avanzato che consente di raddoppiare in modo semplice la frequenza di fasci laser CW a frequenza singola. Con un'efficienza maggiore rispetto ai metodi tradizionali intra-cavità o extra-cavità, questo prodotto può essere utilizzato per generare la seconda armonica dell'uscita dei laser della serie Matisse® e per generare armoniche dell'uscita dei moduli MixTrain e WaveTrain. WaveTrain 3D utilizza una cavità ad anello per ottenere efficienze superiori al 35%. A differenza delle cavità bow-tie convenzionali, WaveTrain 3D si basa su una configurazione brevettata della cavità a forma di triangolo chiamata DeltaConcept™, che consente di regolare la lunghezza della cavità senza alcun effetto sulla posizione, la direzione o l'astigmatismo del fascio in uscita. WaveTrain 3D 稳定性 La stabilità dell'uscita è ulteriormente migliorata dall'uso di un leggero prisma piezoelettrico per ottimizzare la lunghezza della cavità, rendendo il WaveTrain 3D particolarmente resistente alle vibrazioni e al rumore acustico. Questa stabilità intrinseca del fascio consente all'hardware di controllo completamente digitale di bloccare automaticamente la cavità per ottenere la massima efficienza di raddoppio sia durante il funzionamento a frequenza fissa che in scansione.
