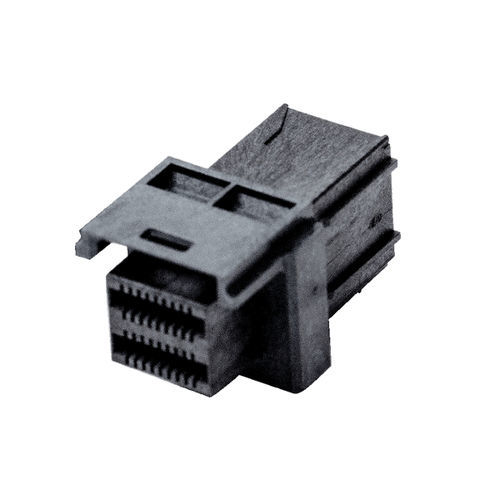

- Il connettore è costituito da un alloggiamento con doppie porte per prese a 18 posizioni
e con contatti a pin conformi su una spaziatura centrale di 0,75 mm
0,75 mm di distanza tra gli assi.
- I contatti del connettore sono montati a pressione su una scheda PC con fori passanti placcati
una scheda PC con fori passanti placcati.
Materiale:
- Isolanti: Termoplastici per alte temperature, UL94V-0
- Placcatura: Oro su nichel per l'area di contatto, stagno su nichel per la coda
Coda
- Corrente nominale: 0.5A Max. Per pin
- Resistenza di contatto: 50m Max. Per pin
- Forza di inserimento del ricetrasmettitore: 60 N Max.
- Durata: 250 cicli Min. N Max.
- Ciascuna porta è dotata di uno slot per l'ingresso della scheda che accetta una scheda di circuito integrato
integrato alloggiato nella spina di accoppiamento.
- Il connettore è dotato di una singola porta con due aperture per l'alloggiamento della scheda e
è configurato come gruppi 1x1, 1x2 e 1×4.
- Contatti: Lega di rame
- Forza di estrazione del ricetrasmettitore: 30 N Min.
1x1, montaggio a pressione, nero, oro (Au) 30u", plastica per alte temperature, angolo retto
1x2, montaggio a pressione, nero, 30u" oro(Au), plastica per alte temperature, angolo retto
1x4, montaggio a pressione, nero, oro(Au) da 30u", plastica per alte temperature, angolo retto
---
