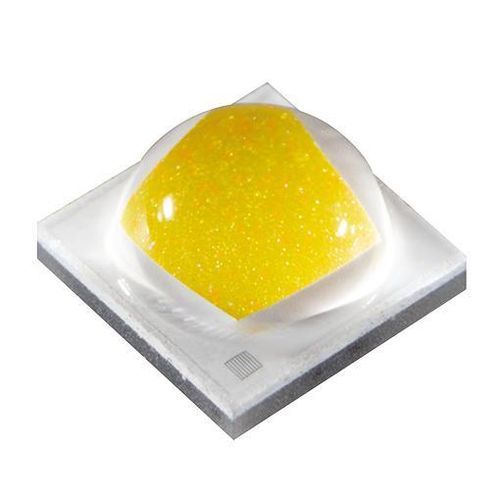

LED bianco NVSW119F-V1

quadratoSMDper illuminazione

Panoramica

• Dimensioni package: 3,5×3,5×2,3 mm
• Colore: Bianco

Applicazioni

• Illuminazione stradale (Streetlight)
• High/Low Bay
• Spotlight
• Floodlight
• Illuminazione di area

Versione prodotto

• Precedente: NVSW119F
• Corrente: NVSW119F-V1
• Successiva: -

Informazioni prodotto

• Stato di produzione: Not for new design
• Inizio vendite: 2020/03
• Quantità per bobina: 3000 per bobina

Specifiche tipiche

• Potenza: 2,07 W
• Tensione diretta: 2,96 V
• Flusso luminoso (nominale): 312 lm
• Condizioni:

  • I_F = 700 mA
  • T_j = 25 °C
  • Temperatura di colore correlata: 5000 K
  • Resa cromatica: Ra ≥ 80, R9 > 0

Classi (tabella flusso luminoso)
Intestazione: CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Download e dati
Disponibili: scheda tecnica specifica per modello, dati fotometrici, file SPICE e CAD per riferimento progettuale e ingegneristico.

Caratteristiche / Specifiche tecniche

• Modello: NVSW119F-V1
• Dimensioni package: 3,5 × 3,5 × 2,3 mm
• Colore: Bianco
• Potenza in uscita: 2,07 W
• Tensione diretta: 2,96 V
• Flusso luminoso nominale: 312 lm (a 5000 K, IF = 700 mA)
• Condizioni di misura: IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Stato produzione: Not for new design
• Data di rilascio: 2020/03
• Quantità per bobina: 3000
