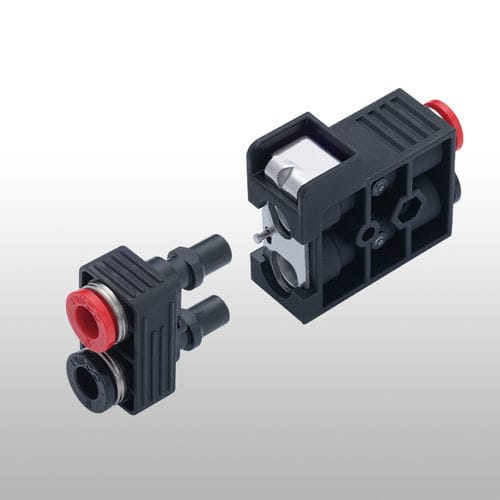

Accoppiatore pneumatico QWS

maschio-femminamodulare

Riepilogo del prodotto
Una singola operazione può (s)accoppiare due circuiti.

Caratteristiche principali

• La spina può essere disaccoppiata semplicemente premendo una piastra di bloccaggio.
• Valvola di intercettazione: la presa interrompe il flusso d'aria al ritiro della spina.
• Spina disponibile in tre direzioni di uscita (scegliere uscita destra o sinistra; orientamento standard: la piastra di bloccaggio della presa verso l'alto).
• Progettato per prevenire connessioni errate dei circuiti: le connessioni richiedono anelli di rilascio con colori corrispondenti; non è possibile collegare se gli anelli non sono orientati correttamente.

Materiali

• Resina: PBT — utilizzata per le parti principali in resina; materiale standard adatto ad ambienti generali.
• Metallo: Ottone con nichelatura chimica — utilizzato per le principali parti metalliche.
• Metallo: Alluminio — utilizzato per le principali parti metalliche.
• Guarnizione: NBR — utilizzata come materiale di tenuta; resistenza all'ozono inferiore.

Specifiche (tabella)
Fluido: Aria
Intervallo di pressione di esercizio: 0.1 a 1.0 MPa
Intervallo di temperatura di esercizio: 0 a 60°C (Non congelare)

Dimensione porta
Diametro del tubo: φ4, φ6, φ8

Costruzione
Accoppiamento modulare spina-presa con valvola di intercettazione integrata nella presa e meccanismo di orientamento degli anelli di rilascio per prevenire connessioni errate. Le principali parti strutturali utilizzano resina PBT e parti metalliche in ottone (nichelatura chimica) o alluminio.

Sicurezza / Manipolazione

• Non utilizzare macchinari per (s)accoppiare la spina e la presa — rischio di danneggiare i componenti.
• Prestare attenzione durante il disaccoppiamento sotto pressione; la pressione interna può espellere la spina.
• Inserire completamente la spina nella presa fino ad accoppiamento e attivazione del bloccaggio; dopo l'accoppiamento, tirare moderatamente per verificare la connessione sicura.
• Usare entrambe le mani durante il (s)accoppiamento per mantenere il controllo ed evitare l'espulsione accidentale della spina.
• Possono verificarsi perdite di fluido in condizioni specifiche (es. ambienti a bassa temperatura, pressioni ultra-basse).
• Evitate di applicare stress (trazione, torsione, flessione) all'accoppiamento; una forza eccessiva può causare perdite.
• Durante il disaccoppiamento può verificarsi un rumore di scoppio a causa della pressione interna.

Note tecniche aggiuntive

• Durata: raccordi push-in standard PISCO — test di durata fissa: 30 milioni di cicli; test di movimento scorrevole (dinamico): 5 milioni di cicli (condizioni di prova specificate da PISCO: applicazione e rilascio di 0,7 MPa a 2 cicli/s).
• Pressione massima di esercizio per i raccordi push-in standard PISCO: 1,0 MPa (verificare le specifiche del modello poiché la pressione di esercizio può variare con la temperatura).
• Uso con acqua: alcuni modelli consentono acqua (acqua di rubinetto, acqua pura, acqua ultrapura) sotto condizioni — controllare i picchi di pressione sotto la pressione massima di esercizio e considerare l'Insert-ring per l'uso prolungato con acqua per evitare il restringimento del tubo.

Specifiche tecniche

• Denominazione commerciale: Twin Coupling
• Marca: PISCO
• Fluido: Air
• Intervallo di pressione di esercizio: 0.1 a 1.0 MPa
• Intervallo di temperatura di esercizio: 0 a 60°C (Non congelare)
• Diametri dei tubi disponibili: φ4, φ6, φ8
• Materiale principale della resina: PBT
• Materiali metallici principali: Ottone (nichelatura chimica), Alluminio
• Materiale di tenuta: NBR
