Macchina di misura a coordinate controllata da computer APDIS BiW

senza braccicon posizionamento a lato della linea di produzioneper controllo di qualità

Panoramica
Le APDIS Intelligent Quality Stations offrono sistemi MMC automatizzati e senza contatto per scocche e componenti automobilistici. Basate sul Laser Radar MV430E, queste stazioni consentono installazione in reparto o in sala metrologica, avviamento rapido e risultati e analisi qualità in tempo reale.

Vantaggi principali

• Misurazioni fino a sei volte più rapide rispetto alle MMC a contatto tradizionali.
• Progettate per installazione in reparto o sala metrologica con programmazione semplificata.
• Operazione senza contatto: non sono necessari adattatori, probe o rivestimenti.
• Alta ripetibilità e feedback qualità in tempo reale per accelerare le decisioni.
• Grande distanza di lavoro e griglie di posizioni robot preimpostate per ridurre il rischio di collisioni e proteggere pezzi e operatori.

Misure intelligenti
Configurazione rapida e acquisizione automatizzata delle caratteristiche con alta accuratezza e ripetibilità. Supporta misure da singole caratteristiche a insiemi estesi senza target o adattatori.

Analisi intelligente
Feedback dati in tempo reale e strumenti di analisi per identificare rapidamente le deviazioni e applicare strategie di ispezione mirate che misurano solo ciò che è necessario per il controllo qualità.

Qualità intelligente
Ispezione a livello metrologico in produzione con setup minimo, programmazione semplificata e opzioni di installazione flessibili per collocare il controllo qualità dove serve.

Punti salienti del prodotto

• Tecnologia Laser Radar: MV430E per misurazioni rapide, automatizzate e precise.
• Allineamento indipendente dal robot: calibrazioni in ogni posizione di misura per eliminare la variazione del robot.
• Installazione flessibile: adatto per reparto o sala metrologica.
• Dataset efficienti: misurare da 1 a 1000 caratteristiche con dataset minimali.
• Copertura estesa: MV430E a lunga portata per accedere a caratteristiche non raggiungibili con altre tecnologie.
• Sicurezza: griglie di posizioni robot preimpostate e ampia distanza di lavoro; certificazione di sicurezza internazionale.

Configurazioni prodotto (sintesi)

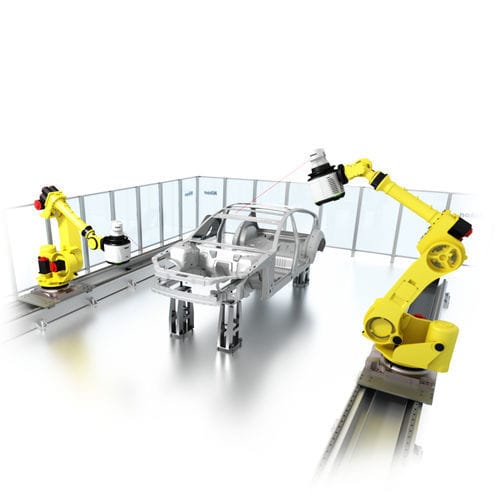

R-Series — R180S: Robot e tavola rotante; 1 x MV430E. R-Series — R180D: Robot e tavole rotanti doppie; 1 x MV430E. DR-Series — DR600: Doppio robot su guide; 2 x MV430E. DR-Series — DR600T: Doppio robot su guide; 2 x MV430E.

Dimensioni di installazione e volumi di misura (indicativi, mm)
R180S — Installazione L x W x H: 8000 x 5000 x 4000; Volume misura X x Y x Z: 1800 x 1800 x 2200; Diametro TT: 1800; Corsa rotaia: N/D. R180D — Installazione: 9000 x 11000 x 4000; Volume: 2 x 1800 x 2 x 1800 x 2 x 2200; Diametro TT: 1800; Corsa rotaia: N/D. DR600 — Installazione: 11000 x 8000 x 4000; Volume: 9000 x 4000 x 3000; Diametro TT: N/D; Corsa rotaia: 6000. DR600T — Installazione: 13000 x 13000 x 4000; Volume: 9000 + 2 x 1800, 4000 + 2 x 1800, 3000 + 2 x 1800; Diametro TT: 1800; Corsa rotaia: 6000.

Note
La dimensione di installazione si riferisce alla recinzione e all'altezza minima di passaggio. I volumi di misura sono indicativi; la corsa della rotaia varia in base alla configurazione.

Specifiche tecniche (sintesi)

• Sensore: Laser Radar MV430E.
• Campo di misura: tipico 0,5 m–30 m (configurabile).
• Frequenza dati: fino a 4000 Hz (variabile).
• Precisione (MPE): nominale 20 µm + 5 µm/m (dipende da configurazione e distanza).
• Protezione: IP54 (a seconda del sensore).
• Applicazioni: ispezione BIW, misurazione di telaio e componenti, controllo qualità in reparto o sala metrologica.
