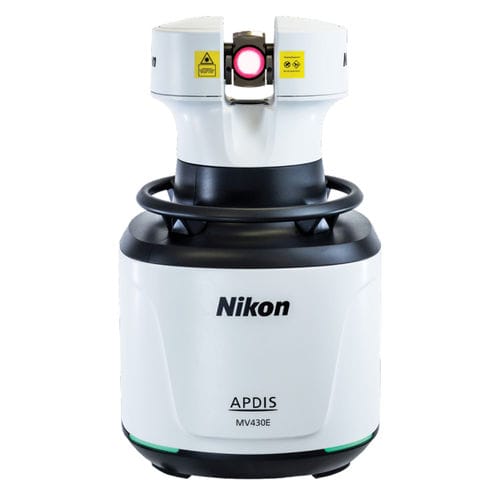

Sistema di misurazione di coordinate controllato da computer APDIS MV4x0

portatileper grandi pezzicon posizionamento a lato della linea di produzione

Panoramica
APDIS di Nikon è una generazione di Laser Radar progettata per ispezioni rapide, automatizzate e senza contatto. Consente misure assolute e ripetibili a distanza senza sonde portatili, target o preparazione della superficie, facilitando l’automazione dei controlli su parti complesse, delicate o difficili da raggiungere.

Misura automatizzata senza contatto
Il sistema acquisisce dettagli a distanza senza contatto fisico, eliminando la necessità di preparazione del pezzo, target o adattatori. Adatto all’automazione di attività ripetitive in produzione, officina e laboratori di metrologia.

Vantaggi principali

• Alta produttività: misure automatizzate e veloci con setup minimo per aumentare il throughput.
• Installazione flessibile: portatile e adatto all’ambiente di produzione — misure assolute effettuabili in loco o in linea.
• Protezione pezzo e operatore: la misurazione laser a lunga distanza mantiene distanza di sicurezza tra strumento, operatore e pezzo.
• Preparazione minima: l’interferometria eterodina consente la misura della maggior parte delle superfici senza target né trattamenti.

Applicazioni

• Automotive — misure assolute di feature senza preparazione del pezzo, per linea di produzione o sala metrologica.
• Aerospaziale — automazione di grandi volumi per shimming predittivo, controllo giunzioni e grandi assiemi.
• Energia — controllo e misura automatizzata di strutture di grandi dimensioni (es. componenti per energie rinnovabili).
• Spazio — ispezione non a contatto di superfici sensibili e altamente riflettenti.

Confronto modelli (righe selezionate)
MV430 | MV450 | MV430E | MV450E
Range: 0,5 m a 30 m | 0,5 m a 50 m | 0,5 m a 30 m | 0,5 m a 50 m
Data rate (tutti i modelli): 4000 Hz
Velocità di scansione (impostazioni predefinite*): MV430/MV430E – 500 pts/sec (≈2 s/cm2) | MV450/MV450E – 1000 pts/sec (≈1 s/cm2)
Misura delle feature: MV430/MV430E – Standard Feature Scan | MV450/MV450E – Enhanced Feature Scan**
Misura vibrazioni: MV450E – fino a 2000 Hz; sensibilità 1 µm/m (non applicabile alla serie MV430)
Grado ambientale (tutti): IP54

Limiti di lavoro e orientamento
Limite di lavoro: 0,5 m – 30 m / 50 m
Azimut: ±180° | Elevazione: ±45°

Accuratezza (MPE)
MPE (base): 20 µm + 5 µm/m
Componente angolare aggiuntiva: 13,6 µm/m

Accuratezza misura lunghezza a 2 punti (sintesi)
Formula (MPE µm): √(2(20 + 5·RAve)^2 + (13.6·RAve)^2) dove RAve = intervallo medio in metri.
Esempi (Intervallo medio → MPE / Tipico): 0,5 m → 33 µm / 17 µm; 1 m → 40 µm / 20 µm; 2 m → 57 µm / 28 µm; 5 m → 115 µm / 58 µm; 10 m → 216 µm / 108 µm; 20 m → 420 µm / 210 µm; 30 m → 625 µm / 313 µm.

Note
* Impostazioni predefinite — stacking 4, point spacing 0,1 mm, line spacing 1 mm.
** Enhanced Feature Scan può misurare alcune feature fino al doppio della velocità della variante standard; la velocità dipende dalle impostazioni.

Specifiche tecniche

• Modello: APDIS MV4x0 (MV430, MV450, MV430E, MV450E)
• Range: 0,5 m a 30 m (MV430/MV430E) o 0,5 m a 50 m (MV450/MV450E)
• Data rate: 4000 Hz
• Velocità di scansione (default): 500 pts/sec (serie MV430) / 1000 pts/sec (serie MV450)
• Modalità di misura feature: Standard Feature Scan / Enhanced Feature Scan
• Misura vibrazioni: MV450E fino a 2000 Hz; sensibilità 1 µm/m
• Limiti di lavoro: Azimut ±180°, Elevazione ±45°
• Accuratezza (MPE): 20 µm + 5 µm/m (base); termine angolare 13,6 µm/m
• Protezione ambientale: IP54
