Sistema di carico automatizzato
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Specificazioni
- automatizzato
Descrizione
Panoramica
Robot a portale con stoccatore
Alimentazione dal retro
Alimentazione frontale (parti d'assale)
Parti d'assale — nastro trasportatore
Stoccatore a singolo strato
Stoccatore a doppio strato
Varianti multistrato / doppio / singolo (panoramica)
Stoccatore a 12 stazioni
Tavola a catena per parti d'albero
Tavola a catena per parti disco
Caratteristiche / specifiche tecniche
- Sistemi modulari di carico a portale per l'automazione di torni CNC che combinano robot a portale con varie soluzioni di stoccaggio e alimentazione per dischi, parti sagomate e assali.

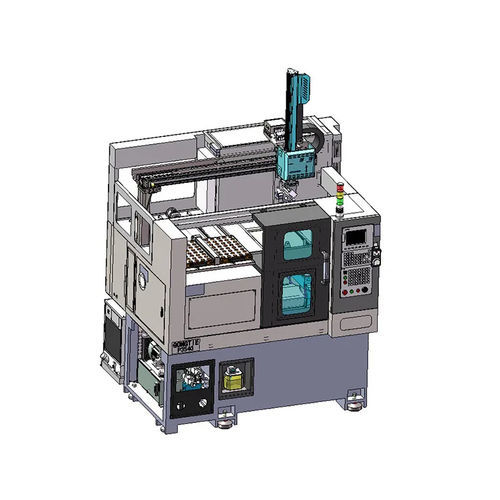

Robot a portale con stoccatore
- Parti lavorate: dischi, pezzi sagomati.
- Dimensione stoccatore (es.): 250 × 400 mm (fino a 2 stoccatori tipici).
- Limite pezzo: diametro/lunghezza ≤ 50 mm.
- Macchine CNC adatte (es.): P3538.
Alimentazione dal retro
- Parti: parti di assale (assi lisci, viti).
- Disposizioni / capacità: B550 — Ø 6–25 mm; lunghezza 100–550 mm; B300 — Ø 6–25 mm; lunghezza 100–300 mm.
- Uso: per parti d'assale che tollerano requisiti di precisione assiale inferiori.
- Macchine CNC adatte (es.): P3518 / P3538.
Alimentazione frontale (parti d'assale)
- Parti: assi lisci, viti.
- Gamma: Ø 6–25 mm; lunghezza 80–200 mm.
- Uso: per parti che richiedono maggiore precisione in direzione asse; dispositivo di ribaltamento integrabile per lavorazione su entrambi i lati.
- Macchine CNC adatte (es.): P3518 / P3538.
Parti d'assale — nastro trasportatore
- Parti: assi lisci, viti.
- Gamma: Ø 6–30 mm; lunghezza 80–300 mm.
- Specifiche: dispositivo di ribaltamento accettabile per lavorazione bilaterale; alimentazione continua tramite nastro.
- Macchine adatte: macchine CNC automatiche Gongtie con robot a portale.
Stoccatore a singolo strato
- Parti lavorate: dischi, pezzi sagomati, parti d'assale con gradino.
- Dimensioni stoccatore: 250 × 400 mm e 250 × 500 mm (fino a 2 stoccatori tipici).
- Opzione: dispositivo di ribaltamento possibile per lavorazione su entrambi i lati.
- Macchine compatibili: macchine CNC automatiche Gongtie con robot a portale.
Stoccatore a doppio strato
- Parti lavorate: dischi, pezzi sagomati, parti con gradino.
- Dimensioni stoccatore: 250 × 400 mm e 250 × 500 mm (fino a 4 stoccatori tipici).
- Opzione: dispositivo di ribaltamento accettabile.
- Macchine compatibili: macchine CNC automatiche Gongtie con robot a portale.
Varianti multistrato / doppio / singolo (panoramica)
- Stoccatore multistrato: es. 250 × 400 mm per strato; fino a 12 stoccatori in configurazioni ad alta densità.
- Stoccatore doppio strato: fino a 4 stoccatori tipici.
- Stoccatore singolo strato: fino a 2 stoccatori tipici.
- Dispositivi di ribaltamento integrabili per lavorazione su entrambi i lati quando richiesto.
Stoccatore a 12 stazioni
- Parti: dischi.
- Gamma pezzi: diametro di serraggio 30–170 mm; diametro interno di supporto 50–220 mm.
- Opzione: dispositivo di ribaltamento accettabile.
- Macchine compatibili: macchine CNC automatiche Gongtie con robot a portale.
Tavola a catena per parti d'albero
- Parti: parti d'albero (con gradino), pezzi sagomati.
- Gamma: assi ca. Ø 50 mm e fino a 300 mm di lunghezza.
- Opzione: dispositivo di ribaltamento accettabile; alimentazione continua via tavola a catena.
- Macchine compatibili: macchine CNC automatiche Gongtie con robot a portale.
Tavola a catena per parti disco
- Parti: dischi.
- Gamma: Ø 30–130 mm.
- Opzione: dispositivo di ribaltamento accettabile per lavorazione bilaterale.
- Macchine compatibili: macchine CNC automatiche Gongtie con robot a portale.
Caratteristiche / specifiche tecniche
- Tipologie gestite: dischi, pezzi sagomati, assali (assi lisci, viti), alberi con gradino.
- Dimensioni stocker osservate: 250 × 400 mm; 250 × 500 mm.
- Intervalli di diametro (per soluzione): da Ø 6 mm fino a ~Ø 170 mm (es. 6–25 mm, 6–30 mm, 30–130 mm, 30–170 mm).
- Intervalli di lunghezza (per soluzione): es. 80–200 mm, 80–300 mm, 100–300 mm, 100–550 mm.
- Densità di stoccaggio: singolo strato (2 stoccatori), doppio strato (fino a 4), multistrato (fino a 12 o più).
- Caratteristiche: dispositivi di ribaltamento per lavorazione su entrambi i lati; nastri e tavole a catena per alimentazione continua.
- Modelli CNC compatibili tipici: P3518, P3538 e altre macchine CNC automatiche Gongtie con robot a portale.
