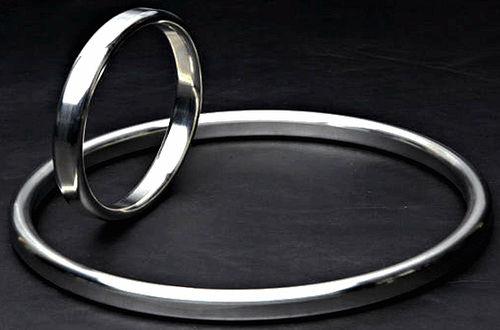

Guarnizione ad anello ovale
SUNWELL 800
- Le guarnizioni per giunti ad anello sono per l'industria petrolifera e di processo.
- La guarnizione di forma ovale appartiene alla serie API 6A R
- Queste guarnizioni sono utilizzate per pressioni fino a 10.000 PSI.
- Il tipo ovale è l'unica guarnizione che si adatta ad una scanalatura radiale inferiore.
- Guarnizioni e non riutilizzate dopo la coppia.
Descrizione
Il giunto ad anello è stato inizialmente sviluppato per applicazioni ad alta pressione e temperatura che si trovano nell'industria petrolifera ed è utilizzato principalmente nel campo petrolifero su attrezzature di perforazione e di completamento. Tuttavia, oggi questa gamma di prodotti si può trovare anche sulle valvole e sulle tubazioni, insieme ad alcuni giunti per recipienti a pressione ad alta integrità.
Tolleranze (Pollici)
>"A" Larghezza dell'anello: +/-0.008
> "B" "H" Altezza dell'anello: +/-0.020
>"P" Diametro medio del passo dell'anello: +/-0.007
> "23o" Angolo: +/- 1/2o
Standard
I giunti ad anello tipo R di tipo standard sono prodotti in conformità sia con le dimensioni e le classificazioni API 6A che con ASME B16.20.
Disponibili sia in configurazione ovale che ottagonale, entrambi i tipi sono intercambiabili sulle moderne flange scanalate di tipo ottagonale.
Come per tutti i giunti ad anello metallico, incluso lo stile R, si raccomanda di sostituire l'anello quando il collegamento a flangia è rotto.
---
