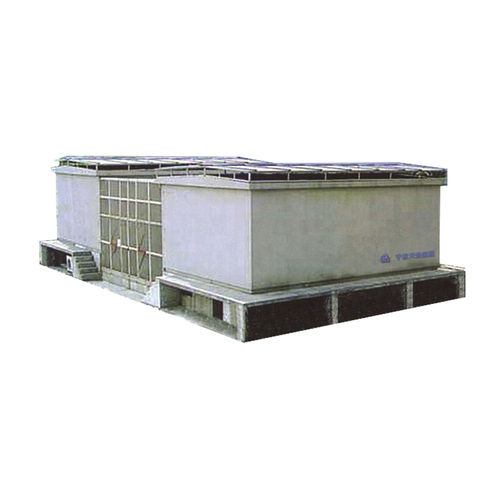

Sottostazione per distribuzione elettrica ZBW3-40.5

prefabbricatada esterno

Le sottostazioni prefabbricate della serie ZBW3-40,5 combinano trasformatori elettrici ad alta tensione da 35kV, 35/10, (6), (0,4) kV, armadi elettrici da 10kV, armadi a bassa tensione da 0,4kV, schermi per batterie CC e schermi di protezione dei relè secondo il piano prestabilito Una serie di sottostazioni ad alta tensione combinate insieme. Esistono due tipi di struttura: integrale e divisa. Il telaio è saldato in profilati d'acciaio dopo il trattamento di protezione e ricoperto da una lastra in lega di alluminio; la parte superiore della scatola è una struttura cava a doppio strato con una pendenza tagliata sulla superficie superiore per evitare l'accumulo di acqua. La superficie della scatola è rivestita. La dissipazione del calore del trasformatore di potenza adotta una combinazione di ventilazione naturale e ventilazione forzata; la sala di commutazione ad alta e media tensione adotta dispositivi di condizionamento e anticondensa per controllare temperatura e umidità. Ogni sala funzioni e passaggio sono dotati di lampade di illuminazione per facilitare le operazioni e l'osservazione. Edifici urbani di grande altezza, edifici urbani e rurali, quartieri residenziali, stazioni, moli, porti, parchi, centri commerciali, zone di sviluppo ad alta tecnologia, fabbriche di piccole e medie dimensioni, miniere e giacimenti petroliferi, centrali fotovoltaiche distribuite, costruzioni temporanee e altri luoghi. -Ha superato il test del prototipo a 4000 metri di altitudine; -L'armadio ad alta tensione può adottare la modalità di ingresso dall'alto o via cavo; -Struttura compatta e dimensioni ridotte, l'area del prodotto a parità di capacità è solo 1/10~1/5 della sottostazione convenzionale; -Anticorrosione, impermeabile, antipolvere, completamente chiuso, mobile, con condizioni di utilizzo all'aperto a lungo termine, lunga durata e bell'aspetto;
