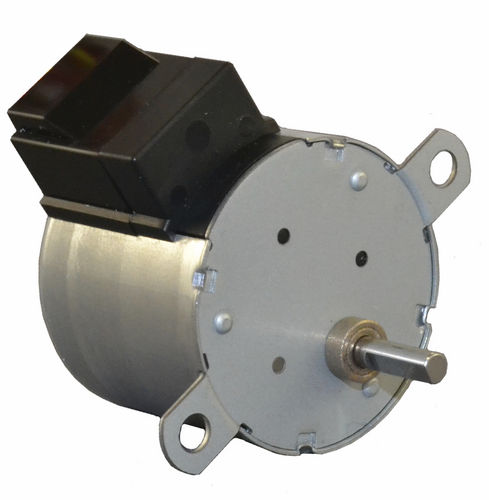

Motore passo-passo PFCU30

DC100 Va gabbia di scoiattolo

PFCU30 dell'impulso del Giappone ha integrato il motore passo a passo innestato è un'opzione del rimontaggio per un motore passo a passo ibrido NEMA11. Poiché è la a latta-può designare il motore passo a passo, il PFCU30 è disponibile ad un basso costo molto che NEMA11 un motore passo a passo ibrido, potenzialmente 50 per cento più basso. Con il relativo 3/25 di rapporto standard dell'ingranaggio, il PFCU30 latta-può passo passo fornisce fino a 100mN.m di coppia di torsione della tenuta ed ha una coppia di torsione di distruzione di 300mNm. Nel confronto, il motore passo a passo ibrido di impulsi PJP28 (NEMA11) del Giappone viene con una coppia di torsione massima della tenuta di 90mNm. Come la maggior parte dei motori passo a passo ibridi NEMA11, il PFCU30 ha un angolo di punto di 1.8 gradi e un angolo di metà-punto di 0.9 gradi, tenendo conto l'più alta risoluzione e la lisciatrice, rotazione più calma. Il PFCU30 caratterizza 200 punti per il giro, una resistenza di 5.6 Ohm, un'induttanza di 2.1mH e una frequenza del polso cominciante di 365pps. Il motore viene in un pacchetto con un diametro di 30mm, una lunghezza totale di 36.5mm (estremità dell'albero alla parte posteriore del motore) e un peso totale di 75g. Le domande di motore passo a passo innestato PFCU30 includono la formazione immagine, medica e qualunque altro sistema attualmente che per mezzo di un motore passo a passo ibrido graduato NEMA11. Il Giappone Pulse America, Inc. è una filiale americana pieno-posseduta del motore Co., srl di impulso del Giappone di Tokyo, Giappone. L'impulso del Giappone offre i vari regolatori (bordi e circuiti integrati), i driver (bordi e circuiti integrati) ed i motori (latta-possono, l'ibrido ed il servo lineare) coprenti una vasta gamma delle applicazioni di controllo di movimento. Per le più informazioni sul motore passo a passo PFCU30 o su altri prodotti di impulso del Giappone, visiti prego www.nipponpulse.com o la chiamata 1-540-633-1677.
