Controllore di movimento 3-4 assi PCS1110 Control Chip, mechanical cam

lineareelettronicoper posizionatore a camma

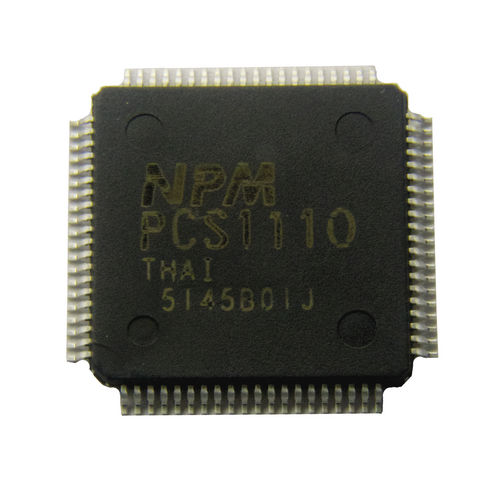

L'impulso del Giappone ha introdotto il circuito integrato di controllo PCS1110, 80 un perno la camma elettronica TQFP destinata per sostituire le camme meccaniche. Facendo l'interruttore al circuito integrato elettronico della camma PCS1110, gli utenti possono programmare fino a 128 punti unici (per rotazione dell'asse matrice) sull'asse slave, un numero ben più grande che può essere realizzato da una camma meccanica tradizionale. Il PCS1110 riceve le informazioni di angolo dall'asse matrice via un sensore di posizione quale un codificatore e successivamente produce gli impulsi per controllare l'asse slave. Usando il PCS1110 elimina l'esigenza di grande programma del software, sincronizzando il movimento matrice di asse ed il movimento slave di asse. Anche con l'aggiunta di LSIs comune, gli utenti devono calcolare precisamente il funzionamento lineare, richiedente un grande CPU. L'esigenza di quel grande CPU è eliminata con l'uso del PCS1110. Il PCS1110 contiene la RAM, permettendo che l'utente programmi fino a 128 punti unici sull'asse slave (per il giro dell'asse matrice). Poiché la figura della camma meccanica è fissa, può effettuare soltanto un profilo di movimento. Tuttavia, con la RAM contenuta nel PCS1110, il numero di profili disponibili è ben più grande. Vari circuiti integrati PCS1110 possono essere eliminati un singolo asse matrice, indipendentemente con differenti profili di movimento. Poiché il circuito integrato PCS1110 inoltre caratterizza un impulso che genera il circuito, non ci è esigenza di un segnale matrice di asse. Per mezzo di un oscillatore interno, gli utenti possono simulare l'asse matrice con un asse principale virtuale.
