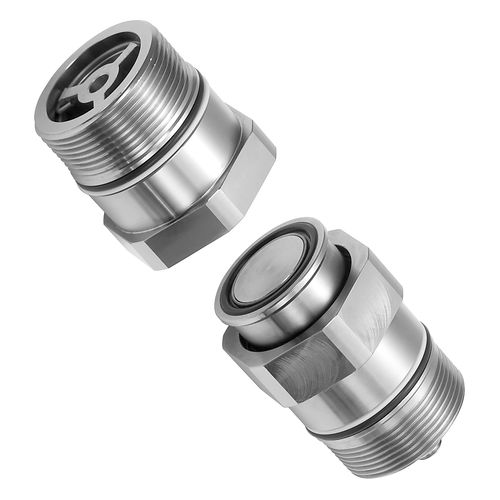

Raccordo rapido MALC-SP

idraulicopneumaticoa bicchiere

Con un'unica operazione si realizzano connessioni simultanee per più linee che hanno una varietà di fluidi e dimensioni diverse. Un design speciale riduce al minimo l'aggiunta di aria nelle linee fluide al momento del collegamento. - Rispetto ai Multi Cuplas convenzionali, vengono realizzate circa due portate doppie. Questo potrebbe ridurre le dimensioni delle piastre necessarie. (La velocità di aumento del flusso dipende dalle dimensioni di Cupla) - Il tipo MALC realizza un margine di eccentricità assiale di 2 mm, mentre il Multi Cupla convenzionale è di soli 0,6 mm. - La speciale struttura della valvola consente il collegamento di presa e spina sotto pressione dinamica fino a 2MPa. - Quando è collegato, la distanza tra la piastra della presa e la piastra della spina è progettata per essere di 30 mm per tutte le dimensioni. Ciò significa che qualsiasi dimensione di Cupla può essere montata e utilizzata sulla stessa piastra. - Le valvole a struttura airless impediscono il deflusso del fluido e l'aggiunta di aria nella linea del fluido. Specifiche Fluidi applicabili: Aria / Acqua / Olio idraulico Pressione di lavoro: 50 bar Struttura della valvola: Chiusura a due vie (Non-Spill) Materiale del corpo: Acciaio inossidabile Materiale di tenuta: FKM Dimensione: 1/4" / 3/8" / 1/2" / 3/4"
