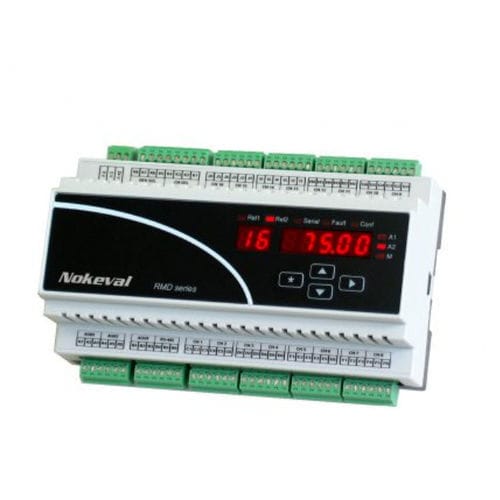

Trasmettitore di temperatura su guida DIN RMD681

Pt100Pt1000universale

RMD680 Trasmettitore universale a 8/16 canali con ingresso universale e multiplexer con uscita seriale RS-485 - Ingressi di processo: 0/4..20mA, -20..+20mA, 0..10V, -10..+10V - campo di ingresso mV: -100..+100mV - Termocoppie: B, C, D, E, G, J, K, L, N, R, S, T - Sensori RTD: Pt100, Pt1000, Ni, Cu, KTY83 - Campo di ingresso della resistenza: 0..40000 ohm - 1 uscita analogica 0/4..20 mA o 0..10V, canale selezione con ingressi digitali o valore min/max - 2 relè di allarme, con allarmi comuni - Display sul pannello frontale - Programmazione con i tasti del pannello frontale o con interfaccia seriale RS-485 - Protocolli seriali Modbus RTU e Nokeval SCL - Alimentazione 24 VDC, isolato galvanicamente dagli ingressi Il trasmettitore multicanale RMD680 è stato progettato per applicazioni in cui molti ingressi devono essere misurati e trasferiti in modo economico sia a PC che a PLC. Il trasmettitore ha 16 canali di ingresso, che possono essere programmati individualmente per diversi sensori. La velocità di misura è di 12 canali al secondo. Le misure possono essere lette sia tramite interfaccia seriale RS-485 utilizzando il protocollo Modbus RTU o Nokeval SCL o con un'uscita analogica. Alla stessa seriale possono essere collegati fino a 32 dispositivi autobus senza ripetitori. Ci vogliono 30ms per leggere tutti i canali da un dispositivo, quindi 512 canali possono essere letti in meno di un secondo. Quando si usa l'uscita analogica, il canale di uscita viene selezionato con un ingresso digitale a 4 bit. Il trasmettitore ha anche un ingresso digitale a 4 bit per abilitare la sua uscita analogica, quindi il conteggio totale dei canali può essere aumentato fino ad un massimo di 256 canali collegando in parallelo le uscite mA di diversi dispositivi. In questo modo tutti i canali di un dispositivo possono essere letti in meno di un secondo.
