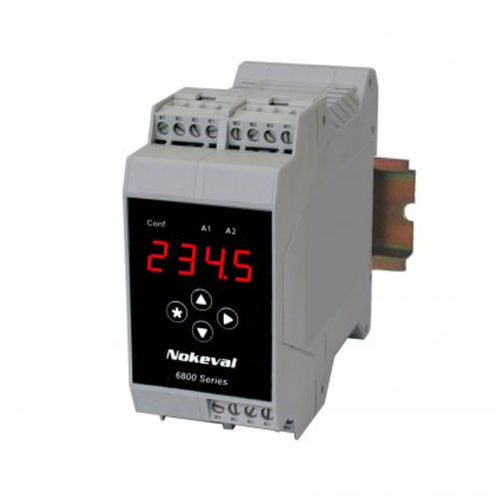

Trasmettitore di ponte estensimetrico 6841

6841 Trasmettitore programmabile per sensori ad estensimetri - Sensori ad estensimetri con collegamento a 4 o 6 fili - Tensione di eccitazione 10 V ai sensori, max 150 mA - Display a LED rossi sul pannello frontale - Impostazioni tramite i tasti del pannello frontale - Uscita 0/4..20 mA, 0..10 V - Comunicazione seriale RS-485 - 2 relè di allarme - Azzeramento tramite tasti del pannello frontale o interruttore esterno - Precisione di misura < 0,05 % - Alimentazione 12..32 VDC o 85..240 VAC - Linearizzazione 6 punti Il versatile trasmettitore 6841 è progettato per sensori ad estensimetri. I sensori ad estensimetri possono essere collegati con 4 o 6 fili. Il collegamento a 6 fili è raccomandato per applicazioni che richiedono una precisione molto elevata. Il trasmettitore fornisce una tensione di eccitazione di 10 V per i sensori, max. quattro sensori da 350 ohm. Il trasmettitore 6841 include di serie l'uscita 0/4-20 mA/ 0-10 V, 2 allarmi o l'uscita seriale RS-485. La scalatura e la taratura del display è semplice tramite i tasti del pannello frontale. La scalatura può essere effettuata in due modi diversi, applicando i valori mV/V del ponte o utilizzando la funzione di autoapprendimento. L'autoapprendimento viene effettuato caricando prima i sensori con il valore min. peso minimo e poi con il peso massimo, dopo di che il trasmettitore calcolerà automaticamente la scalatura. Ulteriori punti di autoapprendimento possono essere utilizzati per migliorare la linearità. Nelle applicazioni in cui il carico del sensore non è in equilibrio si può utilizzare un'unità di collegamento seriale separata dei sensori, 20 SA-4, per evitare la non linearità causata dallo sbilanciamento. Esistono due alternative di alimentazione: una per la tensione di linea 85..240 VAC e l'altra per 12..32 VDC o 24 VAC, entrambe galvanicamente isolate da ingressi e uscite.
