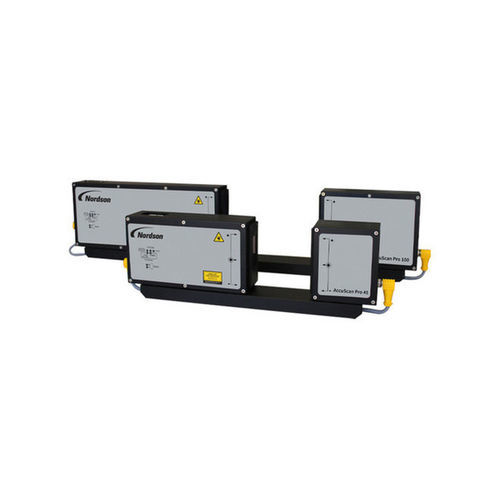

Apparecchio per prove di concentricità AccuScan Pro series

automaticocomputerizzataper cavo

Panoramica
Basato su una piattaforma ottica ed elettronica consolidata, AccuScan Pro è un micrometro laser a singolo asse compatto per fili, cavi, tubi, tubazioni e altri prodotti cilindrici, piani o a profilo specifico. Può essere integrato in linea per il controllo diametrico in tempo reale o impiegato come soluzione autonoma per misure offline. Misura diametri fino a 100 mm (3,94 in) e può essere impilato per coprire diametri maggiori. Il progetto consente misurazioni di precisione con bassa manutenzione per ambienti industriali.

Caratteristiche e vantaggi

• Misurazioni ad alta precisione indipendentemente dalla posizione del prodotto all'interno della gola di misura.
• Ottiche progettate e tecniche di calibrazione per precisione costante.
• Design su binario per flessibilità nel posizionamento tra testa trasmittente e ricevente.
• Opzione di purge ad aria per mantenere pulite le finestre ottiche e ridurre la manutenzione.
• Comunicazioni flessibili con RS-232 e Ethernet per integrazione di processo.
• Opzionale display ultra-brillante e interfaccia operatore per configurazione e visualizzazione dei dati.
• Indicatori LED a colori per monitoraggio rapido dello stato e delle comunicazioni.
• Cabine con grado di protezione IP65.

Due modelli disponibili
Modello | AccuScan Pro 45 mm | AccuScan Pro 100 mm
Intervallo OD | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
Dimensione della gola | 52 mm (2.05 in) | 106 mm (4.17 in)
Precisione | ±0.001 mm (modello 45 mm) | ±0.002 mm (modello 100 mm)
Risoluzione | 0.00001 mm (entrambi i modelli) | 0.00001 mm (entrambi i modelli)
Frequenza di scansione | 1200 scans/sec | 1200 scans/sec

Opzioni e note applicative

• Opzione MultiScan per ispezione online al 100% di fili multifilamento; misura fino a 12 diametri simultanei e rileva fili mancanti o rotti.
• Opzione di rilevamento difetti in singola scansione per bult e neckdowns (dipende dall'applicazione).
• Possibilità di impilare più unità per estendere l'intervallo di misura.
• Progettato per cordoni, tubi in gomma e plastica, tubi e tubazioni, aste, fili e cavi e altri prodotti estrusi o trafilati.

Specifiche tecniche

• Modelli: AccuScan Pro 45 mm e AccuScan Pro 100 mm.
• Intervallo di misura OD: 0,13–45 mm (45 mm) ; 0,2–100 mm (100 mm).
• Dimensione della gola: 52 mm (45 mm) ; 106 mm (100 mm).
• Precisione: ±0,001 mm (45 mm) ; ±0,002 mm (100 mm).
• Risoluzione: 0,00001 mm (0,0000004 in).
• Frequenza di scansione: 1200 scans/sec.
• Opzioni: MultiScan, rilevamento lumps/neckdowns in single-scan, display ultra-brillante, purge ad aria.
• Comunicazioni: RS-232 e Ethernet; supporto per più protocolli.
• Grado di protezione: IP65.
• Applicazioni tipiche: fili, cavi, tubi, tubazioni, aste, processi di estrusione e trafilatura.
